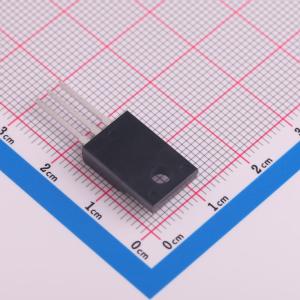

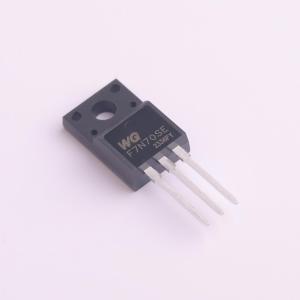

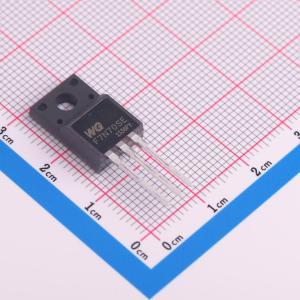

温馨提醒：图片仅供参考，商品以实物为准
WGF7N70SE
700V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGF7N70SE
- 商品编号
- C7541389
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.5Ω@10V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 15pF | |
| 输出电容(Coss) | 125pF |
商品特性
- 低本征电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷：Qg = 48.5nC（典型值）。
- VDSS = 700V，ID = 15A
- RDS(导通)：0.52 Ω（最大值）@ VG = 10 V
- 经过100%雪崩测试
