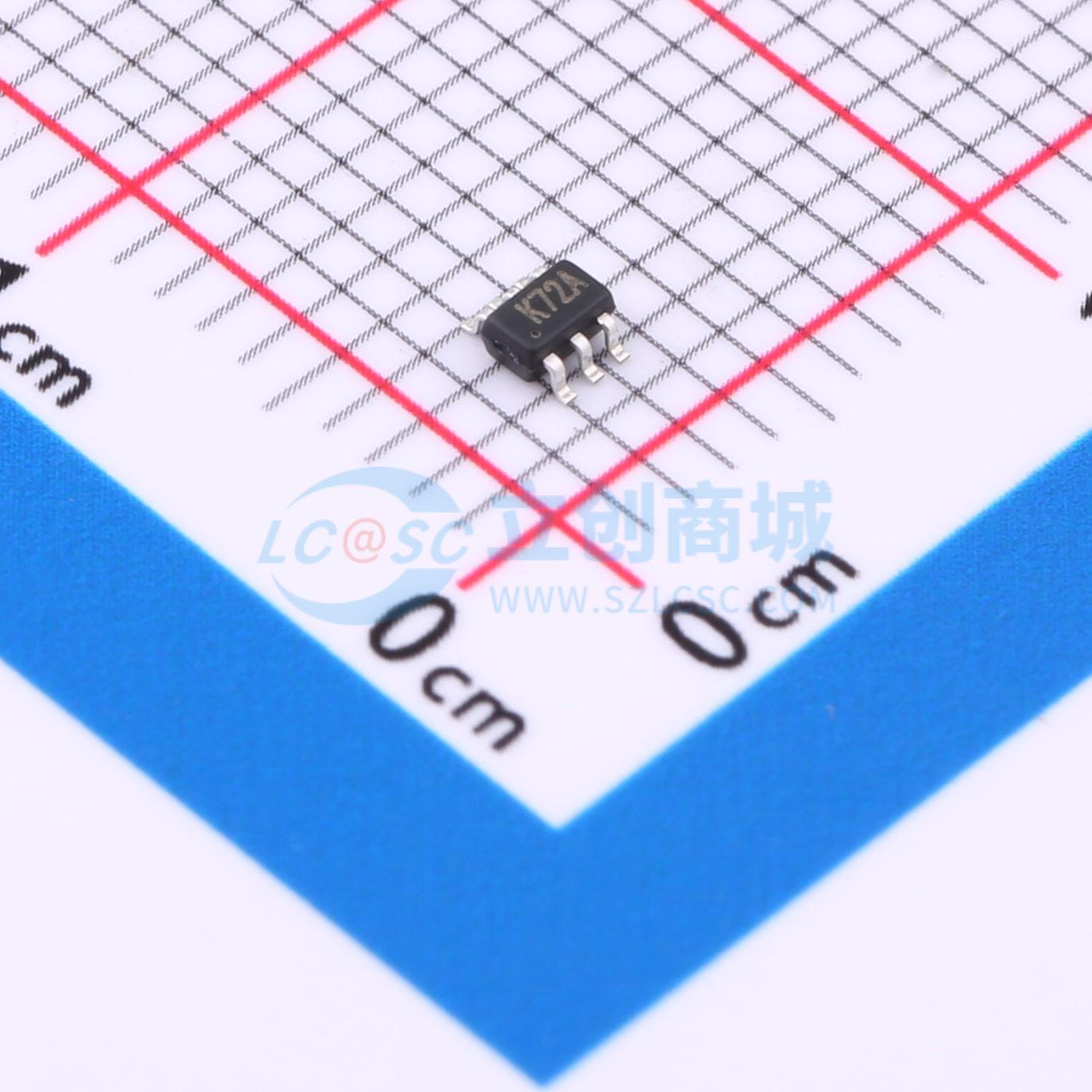

温馨提醒：图片仅供参考，商品以实物为准
SI1424EDH-T1-GE3-VB
1个N沟道 耐压:30V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道场效应晶体管，采用Trench技术，适用于低功率控制和驱动应用，包括传感器接口模块、电池管理模块、LED驱动模块等领域。SC70-6；N—Channel沟道,30V；4.5A；RDS(ON)=23mΩ@VGS=10V,VGS=20V；Vth=0.5~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SI1424EDH-T1-GE3-VB
- 商品编号
- C7524908
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.0285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 23mΩ@10V；27mΩ@4.5V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@15V | |
| 输入电容(Ciss) | 424pF@15V | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 100pF |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- 沟槽功率 MOSFET
- 符合 RoHS 指令 2002/95/EC
- N 沟道 MOSFET
