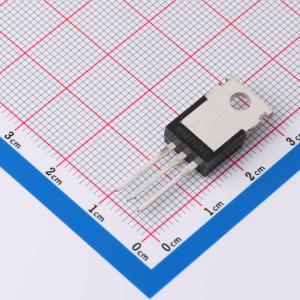

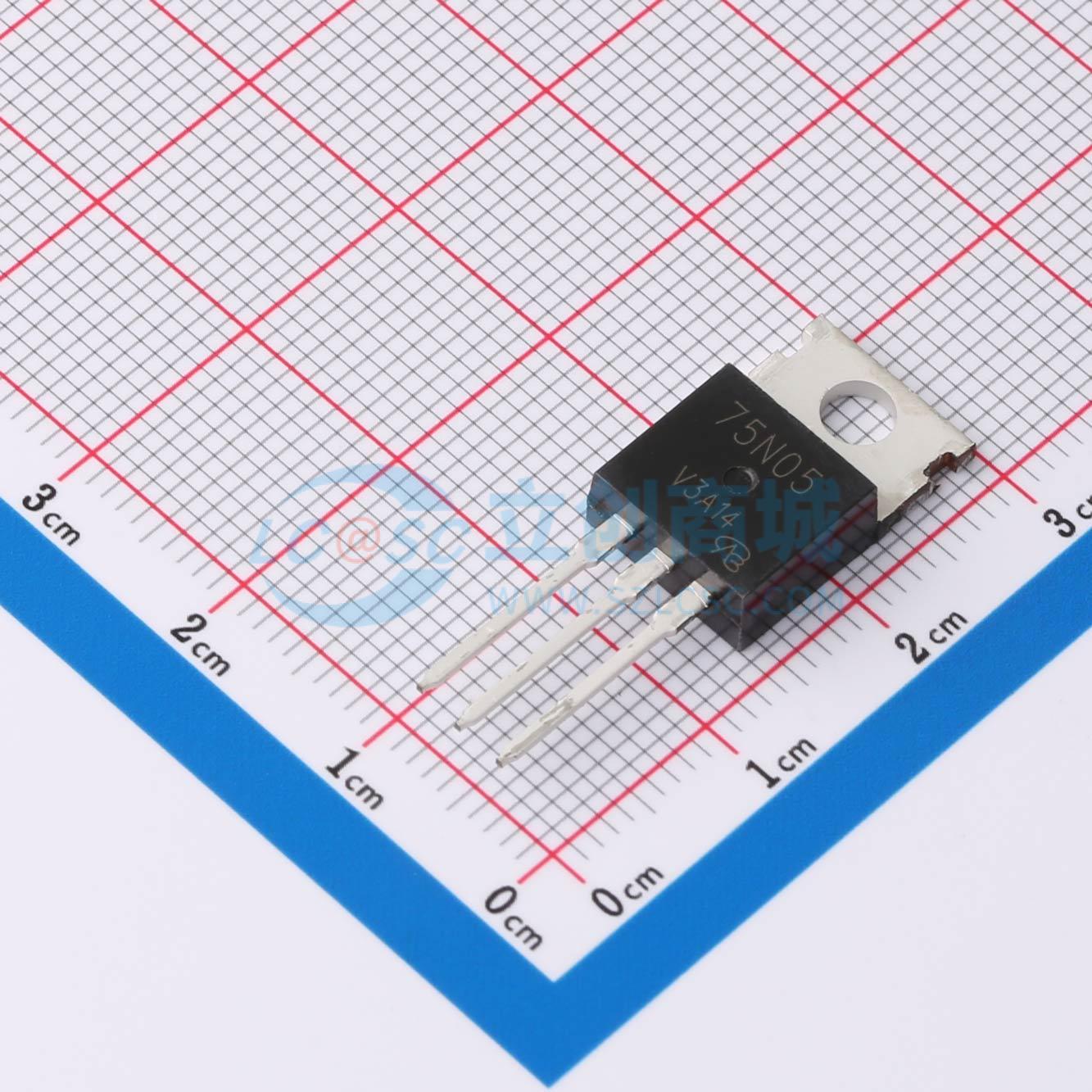

MTP75N05HD-VB
1个N沟道 耐压:60V 电流:120A
- 描述
- 台积电流片，长电科技封装；是一款单N沟道场效应晶体管，采用Trench技术，设计用于电动汽车电源模块、工业电力系统、太阳能逆变器、高性能电源模块、工业自动化控制系统等领域。TO220；N—Channel沟道,60V；120A；RDS(ON)=5mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- MTP75N05HD-VB
- 商品编号
- C7524901
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.746克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 136W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss) | 6.8nF | |
| 反向传输电容(Crss) | 325pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 570pF |
商品概述
AGM30P25MBP将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，可最大程度降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA内核电压
- 开关电源二次侧同步整流器
- 负载点应用
- 无刷直流电机驱动器
