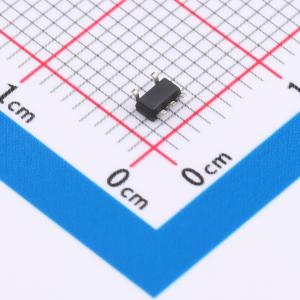

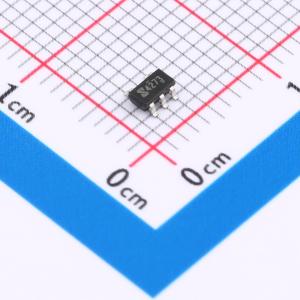

温馨提醒：图片仅供参考，商品以实物为准

NCP51100ASNT1G-JSM

2A单通道低侧同相栅极驱动芯片

描述: 应用于交换式电源，开关变换器，通用栅驱动器
品牌名称: JSMSEMI(杰盛微)
商品型号: NCP51100ASNT1G-JSM
商品编号: C7498961
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

NCP51100是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NCP51100逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。

商品特性

CMOS施密特触发输入
输入输出同相位
兼容3.3V输入逻辑
工作范围：5V~25V
高电容负载驱动能力：在1nF负载时，开关时间 < 100ns
宽温度范围： -40°C~125°C
欠压锁定
- 欠压锁定正向阈值4.0V
- 欠压锁定负向阈值3.9V
芯片开通/关断延时特性
- Ton/Toff = 50ns/50ns
驱动电流能力：拉电流/灌电流 = 2A/2A
符合RoSH标准
SOT23 - 5

应用领域

交换式电源
开关变换器通用栅驱动器驱动MOSFETs和IGBTS

数据手册PDF

放大查看下载PDF

优惠活动

3折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET；IGBT
	灌电流(IOL)	2A
	拉电流(IOH)	2A
	工作电压	5V~20V

	属性	参数值
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	180uA
