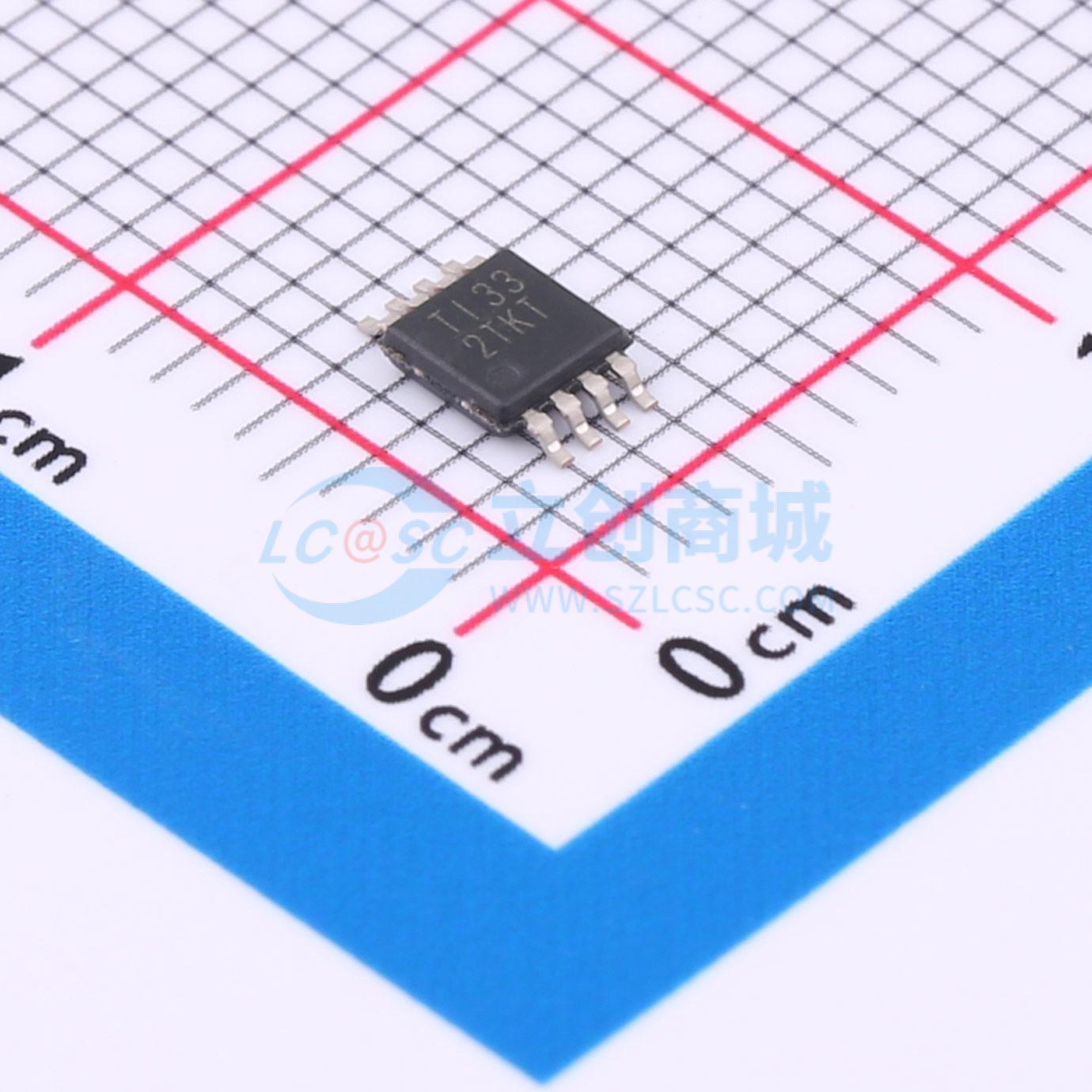

TPS92629QDGNRQ1

TPS92629-Q1单通道LED驱动器采用独特的热管理设计，可降低器件温度上升。该驱动器是一款线性驱动器，由电压变化较大的汽车电池直接供电，可输出高达250 mA的满电流负载。利用外部分流电阻来分担输出电流并将功率从驱动器中耗散出去。该器件的全面诊断功能包括LED开路、LED对地短路、LED对电池短路以及器件过温保护。模拟调光控制的高精度和优化的压摆率支持板外长线驱动，增强了EMC性能，并消除了闪烁和残影问题。对于安全关键应用，可通过故障引脚以不同电压电平报告多个故障。

• 符合汽车应用的AEC-Q100标准：
  • 温度等级1：环境温度TA为 -40°C至125°C
• 宽输入电压范围：4.5 V至40 V
• 通过外部分流电阻实现热共享
• 低静态电流：
  • 关机模式下使能引脚EN为低电平时为10 μA
  • 故障模式下电源电流低
• 单通道高精度电流调节：
  • 输出通道电流高达250 mA
  • 集成模拟调光和PWM调光控制
  • 在PWM调光模式下，全温度范围内精度为±5%
  • 在模拟调光模式下，全温度范围内最大电流的20%~100%精度为±5%
  • 在模拟调光模式下，全温度范围内最大电流的10%~20%精度为±10%
• 低压降电压：
  • 150 mA时最大压降为350 mV
  • 250 mA时最大压降为500 mV
• 诊断和保护功能：
  • LED开路自动恢复
  • LED对地短路自动恢复
  • LED对电池短路自动恢复
  • 具有可调节阈值的诊断使能，适用于低压降操作
  • 具备多重故障报告功能，系统更安全
  • 热关断
  • 工作结温范围： -40°C至150°C

• 汽车外部小灯：盲点检测指示灯、车门把手、充电接口
• 汽车内部灯：顶置控制台、阅读灯
• 汽车外部尾灯：尾灯、高位刹车灯、侧标志灯
• 通用LED驱动应用
