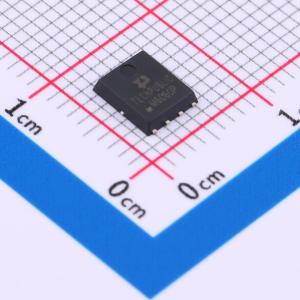

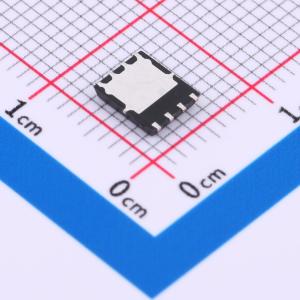

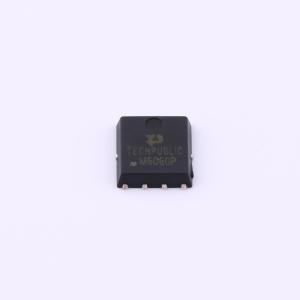

温馨提醒：图片仅供参考，商品以实物为准
TPSTL42P6LLF6
耐压:60V 电流:65A
- 描述
- 特性：VDS =-60V, ID =-65A。 RDS(ON) = 11 mΩ (典型值) @ VGS =-10V。 RDS(ON) = 13 mΩ (典型值) @ VGS =-4.5V。应用：负载开关。 便携式/台式电脑电源管理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSTL42P6LLF6
- 商品编号
- C7472881
- 商品封装
- PDFN5X6-8
- 包装方式
- 编带
- 商品毛重
- 0.25625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 62.1nC@10V | |
| 输入电容(Ciss) | 5.604nF | |
| 反向传输电容(Crss) | 265pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -60 V
- 漏极电流（ID） = -7 A（栅源电压VGS = -10 V）
- 漏极电流（ID） = -6 A（栅源电压VGS = -4.5 V）
- 导通电阻RDS(ON) < 55 mΩ（栅源电压VGS = -10 V）
- 导通电阻RDS(ON) < 65 mΩ（栅源电压VGS = -4.5 V）
应用领域
-负载开关-便携式/台式电脑的电源管理-直流-直流转换
