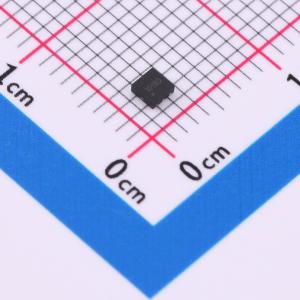

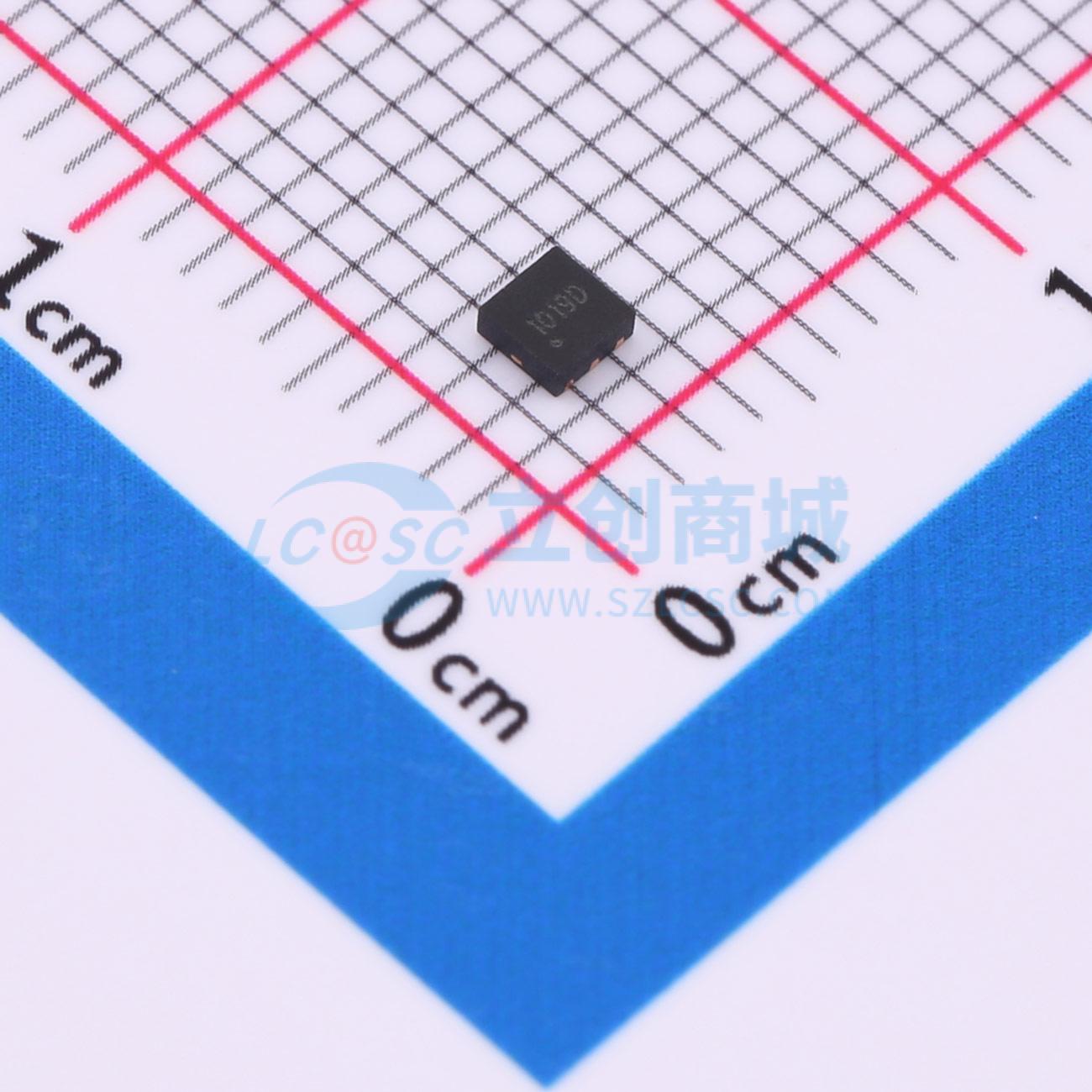

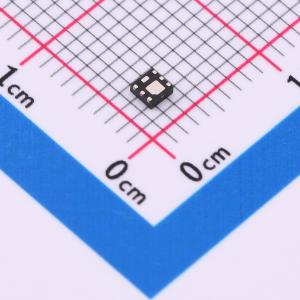

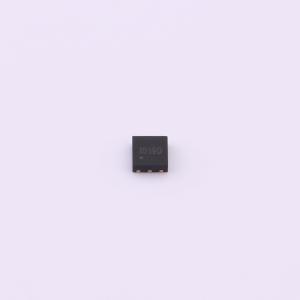

温馨提醒：图片仅供参考，商品以实物为准
TPM1019ND6-1
耐压:20V 电流:15.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：0.6mm 高度，适合低轮廓应用。 4mm² PCB 占位面积。 低栅极阈值电压。 低导通电阻。应用：通用接口开关。 电源管理功能
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM1019ND6-1
- 商品编号
- C7472898
- 商品封装
- DFN2X2-6L
- 包装方式
- 编带
- 商品毛重
- 0.0305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 15.2A | |
| 导通电阻(RDS(on)) | 9mΩ@4.5V,15.2A | |
| 耗散功率(Pd) | 800mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 19.3nC | |
| 输入电容(Ciss) | 1.439nF@10V | |
| 反向传输电容(Crss) | 202pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源击穿电压（VDSS） = -20V，漏极电流（ID） = -2.8A
- 漏源导通电阻（RDS(on)）：在 -2.5V 时为 80mΩ（典型值）
- 漏源导通电阻（RDS(on)）：在 -4.5V 时为 110mΩ（典型值）
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 脉冲宽度调制（PWM）应用
- 负载开关
- 电源管理
