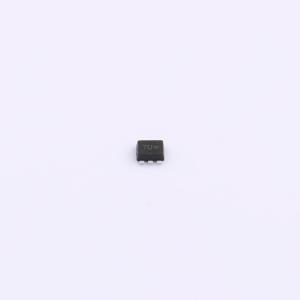

TPM2299EX6
2个P沟道 耐压:20V 电流:1.2A
- 描述
- 特性：快速开关。 有绿色环保器件可供选择。 适用于1.5V栅极驱动应用。应用：笔记本电脑。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM2299EX6
- 商品编号
- C7472926
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.0253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 800mΩ@1.8V,0.1A | |
| 耗散功率(Pd) | 312mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 750mV | |
| 栅极电荷量(Qg) | 500pC@4.5V | |
| 输入电容(Ciss) | 55pF@10V | |
| 反向传输电容(Crss) | 4.5pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当VGS = -10V时，RDS(ON)为14mΩ（典型值）
- 当VGS = -4.5V时，RDS(ON)为16mΩ（典型值）
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流承载能力
应用领域
- 笔记本电脑电源管理-DC/DC转换器-负载开关-LCD显示器逆变器
