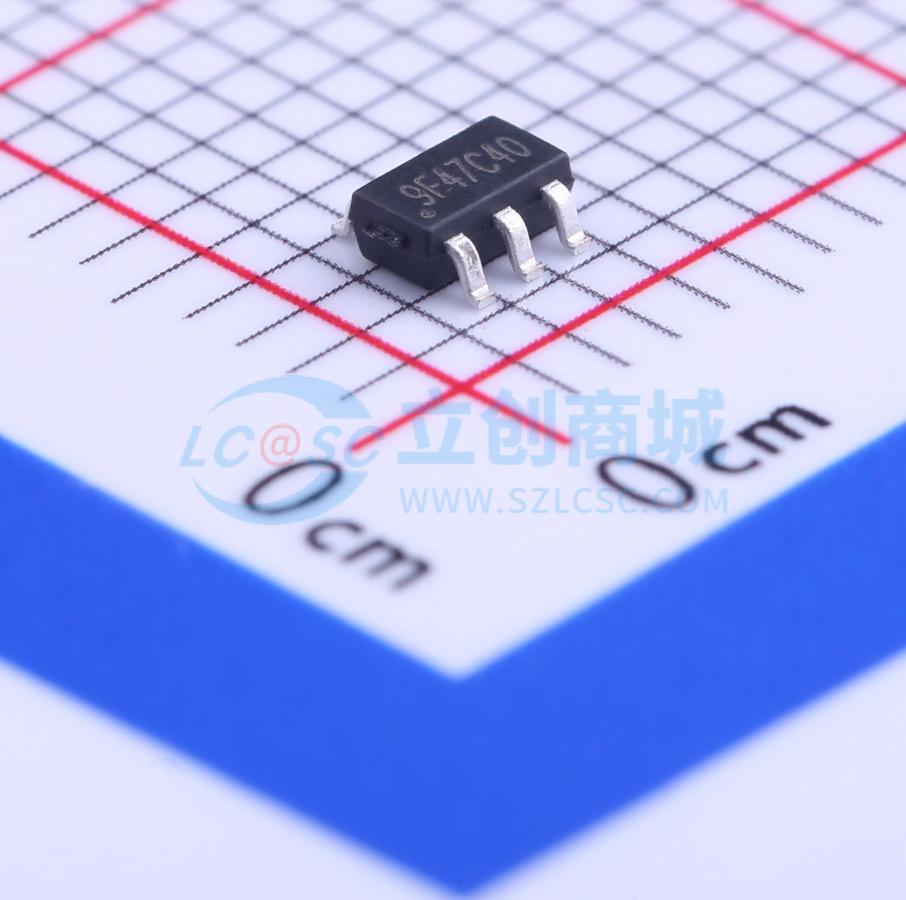

BJ8P509FGA

BJ8P509F系列是一系列低成本、高速度、高抗噪性、基于OTP ROM的8位CMOS微控制器。它采用RISC架构，仅有42条指令。除程序分支需要两个周期外，所有指令均为单周期执行。易于使用和记忆的指令集显著减少了开发时间。

BJ8P509F系列包括上电复位（POR）、掉电复位（BOR）、上电复位定时器（PWRT）、振荡器启动定时器（OST）、看门狗定时器、OTP ROM、SRAM、三态I/O端口、I/O上拉/开漏/下拉控制、节能睡眠模式、实时可编程时钟/计数器、中断、从睡眠模式唤醒以及代码保护功能。有三种振荡器配置可供选择，包括节能LP（低功耗）振荡器和成本节约型RC振荡器。

BJ8P509F地址1K X 13的程序存储器。

BJ8P509F可以直接或间接寻址其寄存器文件和数据存储器。所有特殊功能寄存器，包括程序计数器，都映射在数据存储器中。

• 仅42条单字指令

• 所有指令均为单周期，程序分支指令为双周期

• 13位宽指令

• 全OTP ROM区域GOTO指令

• 全OTP ROM区域子程序CALL指令

• 8位宽数据路径

• 5级深度硬件堆栈

• 工作速度：DC-20 MHz时钟输入，DC-100 ns指令周期

• 数据访问支持直接和间接寻址模式

• 内部上电复位（POR）

• 内置低压检测器（LVD）用于掉电复位（BOR）

• 上电复位定时器（PwRT）和振荡器启动定时器（OST）

• 内置看门狗定时器（wDT），带内部振荡器，支持可靠的软件看门狗使能/禁用控制

• 一个I/O端口IOB，具有独立的方向控制

• 软件I/O上拉/下拉或开漏控制

• 一个内部中断源：Timer0溢出；两个外部中断源：INT引脚，Port B输入变化

• 通过INT引脚或Port B输入变化从SLEEP唤醒

• 节电SLEEP模式

• 内置8MHz、4MHz、1MHz和455KHz内部RC振荡器

• 可编程代码保护

• 内置内部RC振荡器

• 可选振荡器选项：

  • ERC：外部电阻/电容振荡器
  • HF：高频晶体/谐振器振荡器
  • XT：晶体/谐振器振荡器
  • LF：低频晶体振荡器
  • IRC：内部电阻/电容振荡器
  • ERIC：外部电阻/内部电容振荡器

• 宽工作电压范围：2.3V至5.5V
