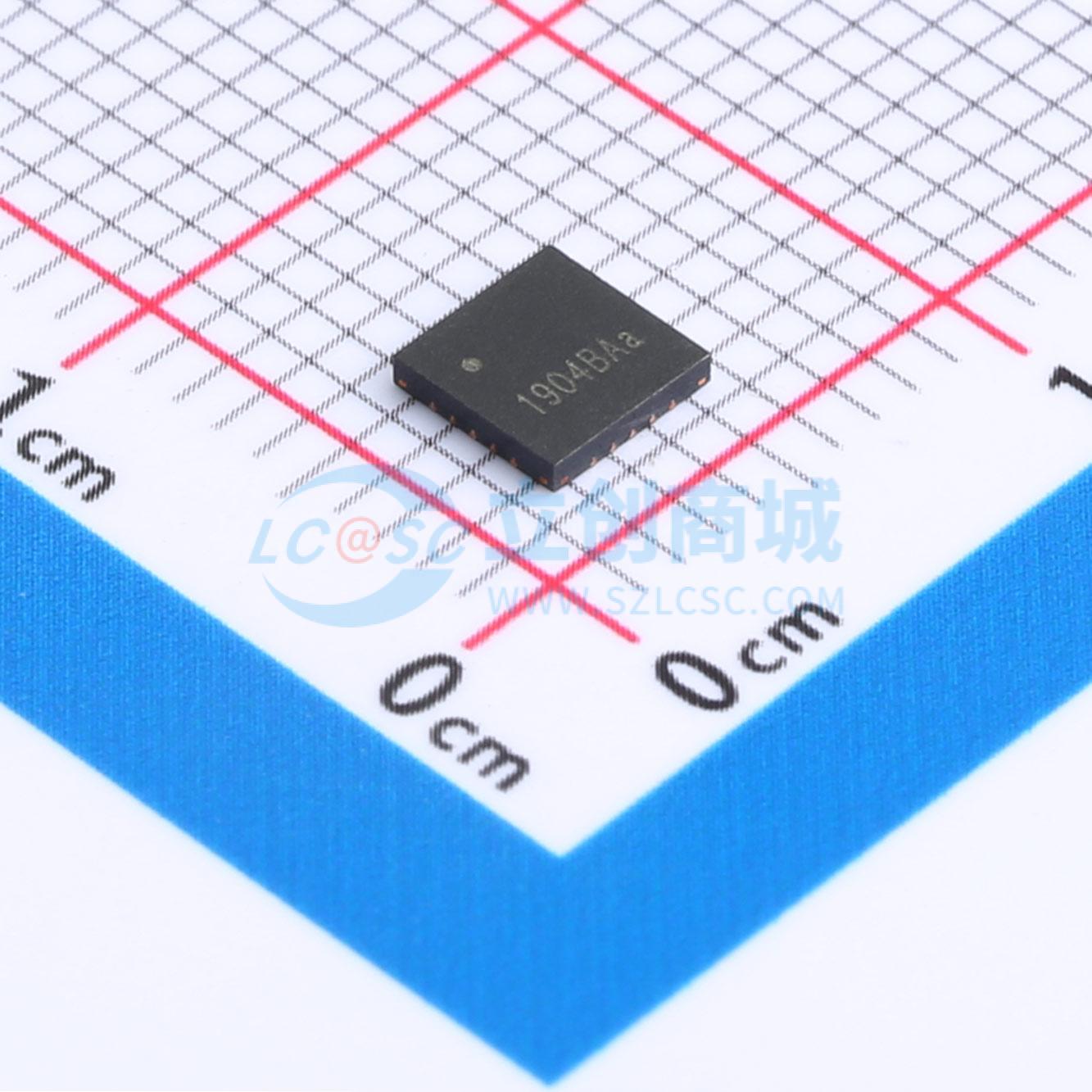

温馨提醒：图片仅供参考，商品以实物为准
PAN3020BL
PAN3020BL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAN3020 是一款工作在 1GHz 以下的多个频段，如 315MHz / 433MHz / 868MHz / 915MHz （后称为 315 频段、433 频段、868 频段和 915 频段）通用 ISM 频段的单片无线收发芯片。 PAN3020 芯片集成射频收发器、频率综合器、晶体振荡器、调制解调器等功能模块，并且支 持一对多组网和带 ACK 的通信模式。PAN3020 采用 GFSK 调制，发射输出功率、工作频道 以及通信数据率均可配置。
- 品牌名称
- 磐启微
- 商品型号
- PAN3020BL
- 商品编号
- C7465092
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 800MHz~1.1GHz；400MHz~550MHz；270MHz~360MHz | |
| 接口类型 | SPI | |
| 工作电压 | 2.2V~3.3V | |
| 应用领域 | ISM | |
| 输出功率 | 20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 80Kbps；40Kbps；400Kbps；200Kbps | |
| 发射电流 | 85mA | |
| 灵敏度 | -112dBm | |
| 接收电流 | 18.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | 收发器 |
商品概述
PAN3020是一款工作在1GHz以下的多个频段，如315MHz / 433MHz / 868MHz / 915MHz（后称为315频段、433频段、868频段和915频段）通用ISM频段的单片无线收发芯片。 PAN3020芯片集成射频收发器、频率综合器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带ACK的通信模式。PAN3020采用GFSK调制，发射输出功率、工作频道以及通信数据率均可配置。
商品特性
- 通信频段：315MHz / 433MHz / 868MHz / 915MHz
- 数据速率：40Kbps，80Kbps，200Kbps，400Kbps
- 调制方式：GFSK
- 完全集成频率合成器
- 16MHz模式（晶振精度±10ppm）
- 最大输出功率：20dBm
- -112dBm@40Kbps
- -109dBm@80Kbps
- -106dBm@200Kbps
- -103dBm@400Kbps
- 支持1到32字节或64字节数据长度
- 数据自动校验
- 支持自动应答及自动重传
- 自带温度检测功能
- 集成电压调节器
- 工作电压：2.2~3.3V
- 支持FEC功能
- 支持连续发射模式
- 高达8Mbps的SPI接口速率
- 封装：SOP16、QFN20
应用领域
- 遥控器
- 工业控制
- 无线语音
