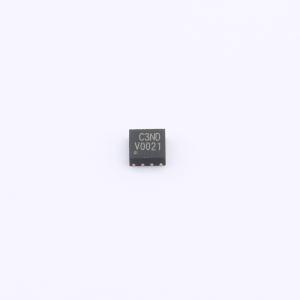

P14C3ND
过压和过流保护器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种过压保护（OVP）负载开关，具有可调的过压锁定（OVLO）阈值电压。当任何输入电压超过阈值时，设备将关闭内部MOSFET，以断开输入与输出的连接，从而保护负载。当OVLO输入设置低于外部OVLO选择电压时，自动选择内部固定的OVLO阈值电压。过压保护阈值电压可以通过外部电阻分压器进行调节，OVLO阈值电压范围为4.0V-9V。具有过温保护（OTP）功能，可监控芯片温度以保护设备。有DFN2x2-8L和SOT23-6L两种封装形式。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- P14C3ND
- 商品编号
- C7465129
- 商品封装
- DFN-8L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 输入控制逻辑 | 低电平有效 | |
| 工作电压 | 3.5V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 导通电阻 | 79mΩ | |
| 功能特性 | 短路保护；过流保护；过压保护；过温保护；输出放电功能；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
P14C3N是一款具有可调过压锁定阈值电压的过压保护负载开关。当输入电压超过阈值时，该器件将关断内部MOSFET以断开输入至输出的连接，从而保护负载。当过压锁定输入设置低于外部过压锁定选择电压时，P14C3N自动选择内部固定的过压锁定阈值电压。过压保护阈值电压可通过外部电阻分压器调节，其阈值电压范围为4.0V~9V。过温保护功能监测芯片温度以保护器件。P14C3ND/P14C3NP采用DFN2x2-8L封装，P14C3NS/P14C3NT采用SOT23-6L封装。
商品特性
- 最大输入电压：40V
- 开关导通电阻：典型值79mΩ（DFN2x2-8L），典型值85mΩ（SOT23-6L）
- 超快过压保护响应时间：典型值50ns
- 可编程过流保护：200mA-3A
- 可调过压锁定阈值电压：4.0V-9V，±3%
- 固定内部过压锁定阈值电压：6.0V，±3%
- 过温保护
应用领域
- 移动手机和平板电脑
- 便携式媒体播放器
- 外设
