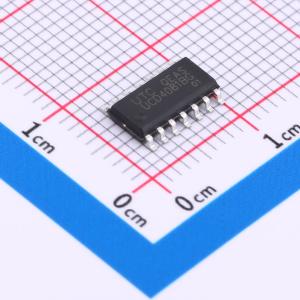

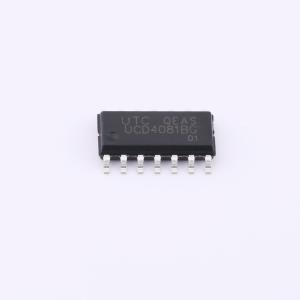

温馨提醒：图片仅供参考，商品以实物为准
UCD4081BG-S14-R
四路二输入与缓冲门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UCD4081B包含四个独立的2输入与门，它们在正逻辑中实现Y = A • B的功能。
- 品牌名称
- UTC(友顺)
- 商品型号
- UCD4081BG-S14-R
- 商品编号
- C7464711
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 11V；7V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 70ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
