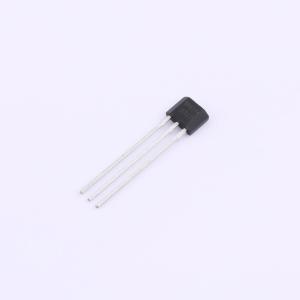

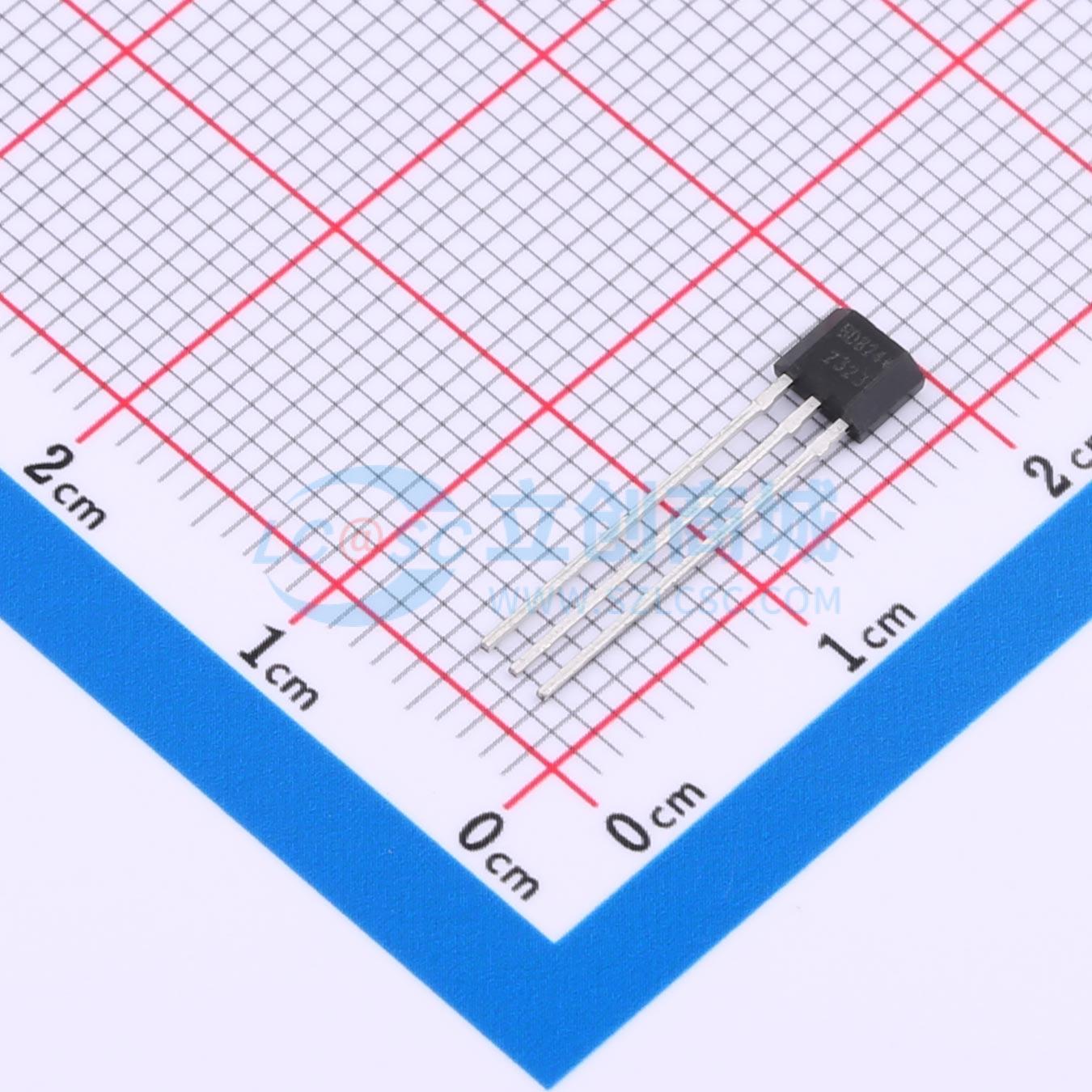

温馨提醒：图片仅供参考，商品以实物为准
BDH8244
单极霍尔开关芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单极霍尔开关，应用领域：非接触式开关、位置控制、旋转检测、安全报警装置、纺织品控制系统
- 品牌名称
- 巴丁微
- 商品型号
- BDH8244
- 商品编号
- C7464728
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.1061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 4.5V~24V | |
| 输出电流 | 25mA | |
| 工作电流 | 3.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 15mT | |
| 释放点(Gs) | 11mT | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器 |
商品概述
BDH8244是一款单极霍尔开关芯片，内部包含稳压器、温度补偿电路、小信号放大器、施密特触发器和开漏输出，电流能力达25 mA。当垂直于霍尔元件的磁场强度超过工作点阈值时，其输出变为低电平；当磁场强度降至释放点阈值以下时，输出恢复为高电平。工作点与释放点之间的差值即为磁滞。若器件在磁滞范围内上电，其输出状态将不确定；首次超过工作点或释放点阈值后，输出状态即会确定。
商品特性
- 宽工作电压范围：4.5 V ~ 24 V
- 内置用于温度补偿的带隙稳压器
- 最大开漏输出电流：25 mA
- 工作温度范围：-40℃ ~ 125℃
- 提供TO-92S和SOT-23两种封装形式
- ESD等级：4000 V (人体模型)、400 V (机器模型)
应用领域
- 无刷直流电机
- 电机与风扇控制
- 位置与速度传感器
