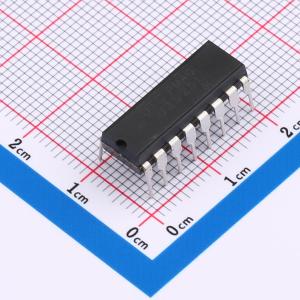

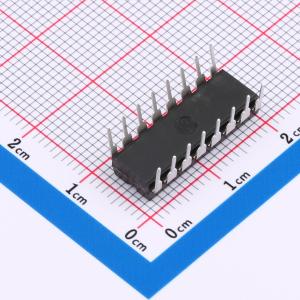

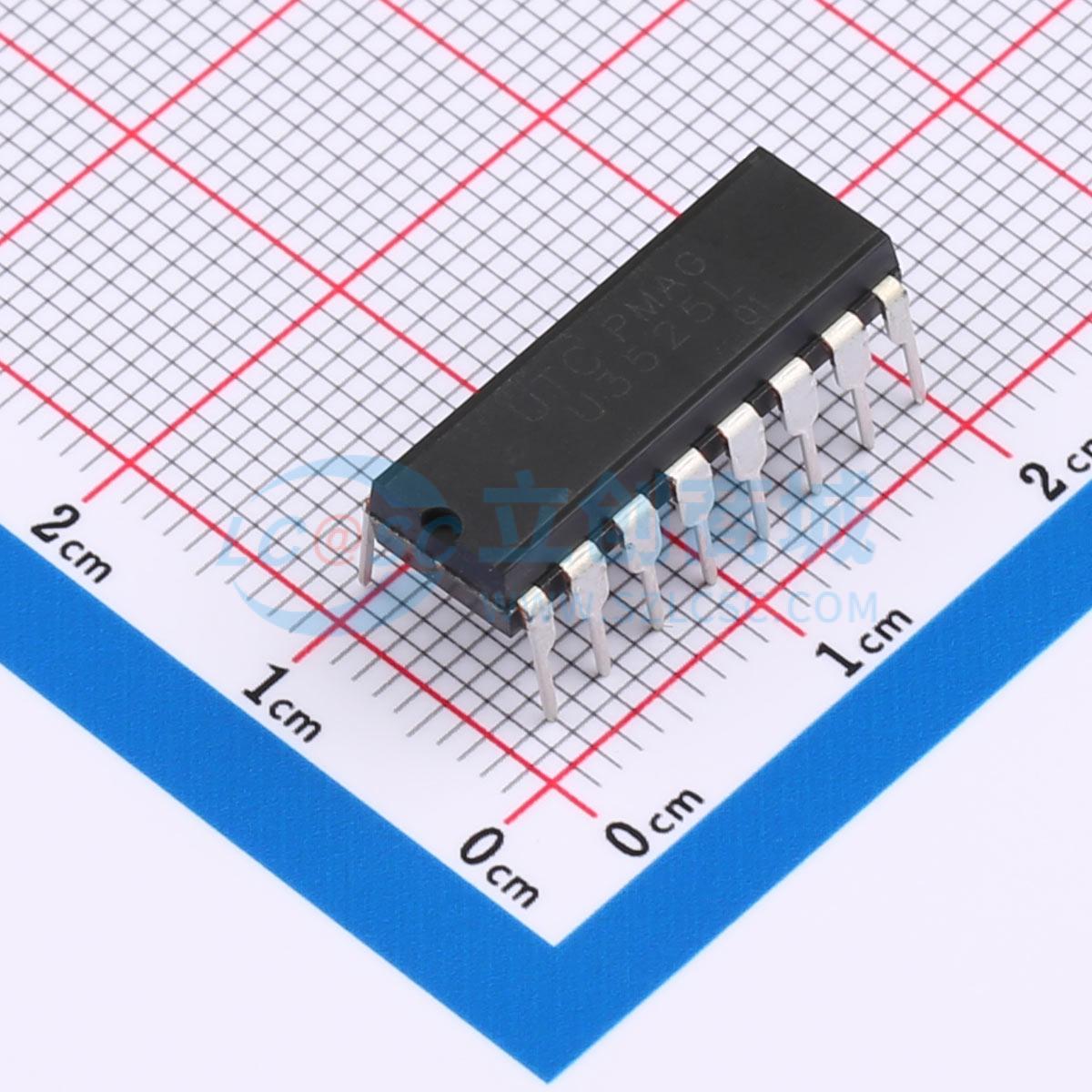

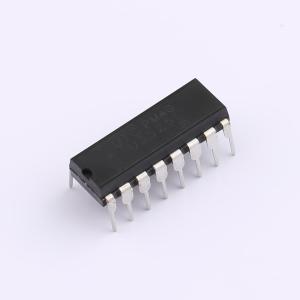

U3525L-D16-T

线性集成电路，PWM调节型IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UTC U3525是一款脉冲宽度调制器IC，专为开关电源应用而设计，旨在提升性能并减少外部元件的使用。关断端子可同时控制软启动电路和输出级，通过脉冲关断的PWM锁存器实现瞬间关断，在接收到较长时间的关断指令时还能实现软启动循环。输出级采用或非逻辑，在关断状态下输出低电平
品牌名称: UTC(友顺)
商品型号: U3525L-D16-T
商品编号: C7464701
商品封装: DIP-16
包装方式: 管装
商品毛重: 2.0515克(g)

商品概述

UTC U3525是一款脉冲宽度调制器IC，专为开关电源应用而设计，旨在提高性能并减少外部元件的使用。一个关断端子可同时控制软启动电路和输出级，通过脉冲关断的PWM锁存器实现瞬时关断，以及在较长关断命令下实现软启动循环。输出级采用或非逻辑，在关断状态下输出低电平。欠压锁定电路可在输入电压低于正常水平时使输出保持关断，并使软启动电容放电，该电路包含约500 mV的迟滞，可实现无抖动运行。PWM电路还具有一个跟随比较器的锁存器。当PWM脉冲终止时，输出将在整个周期内保持关断状态。锁存器会在每个时钟脉冲到来时复位。输出级采用图腾柱设计，能够提供或吸收超过200 mA的电流。

商品特性

输入电压：8~35 V
片上+5.1 V基准电压精度为±1%
振荡器频率范围：100 Hz~400 KHz
独立的振荡器同步端子
可调节死区时间控制
内部软启动
逐脉冲关断
带迟滞的输入欠压锁定
锁存式PWM，防止出现多个脉冲
双源/漏输出驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	8V~35V

	属性	参数值
	开关频率	100Hz~400kHz
	工作温度	0℃~+70℃@(TA)
