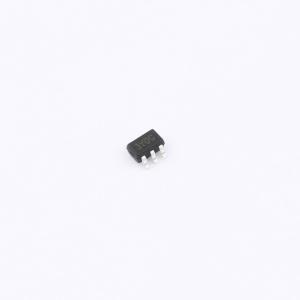

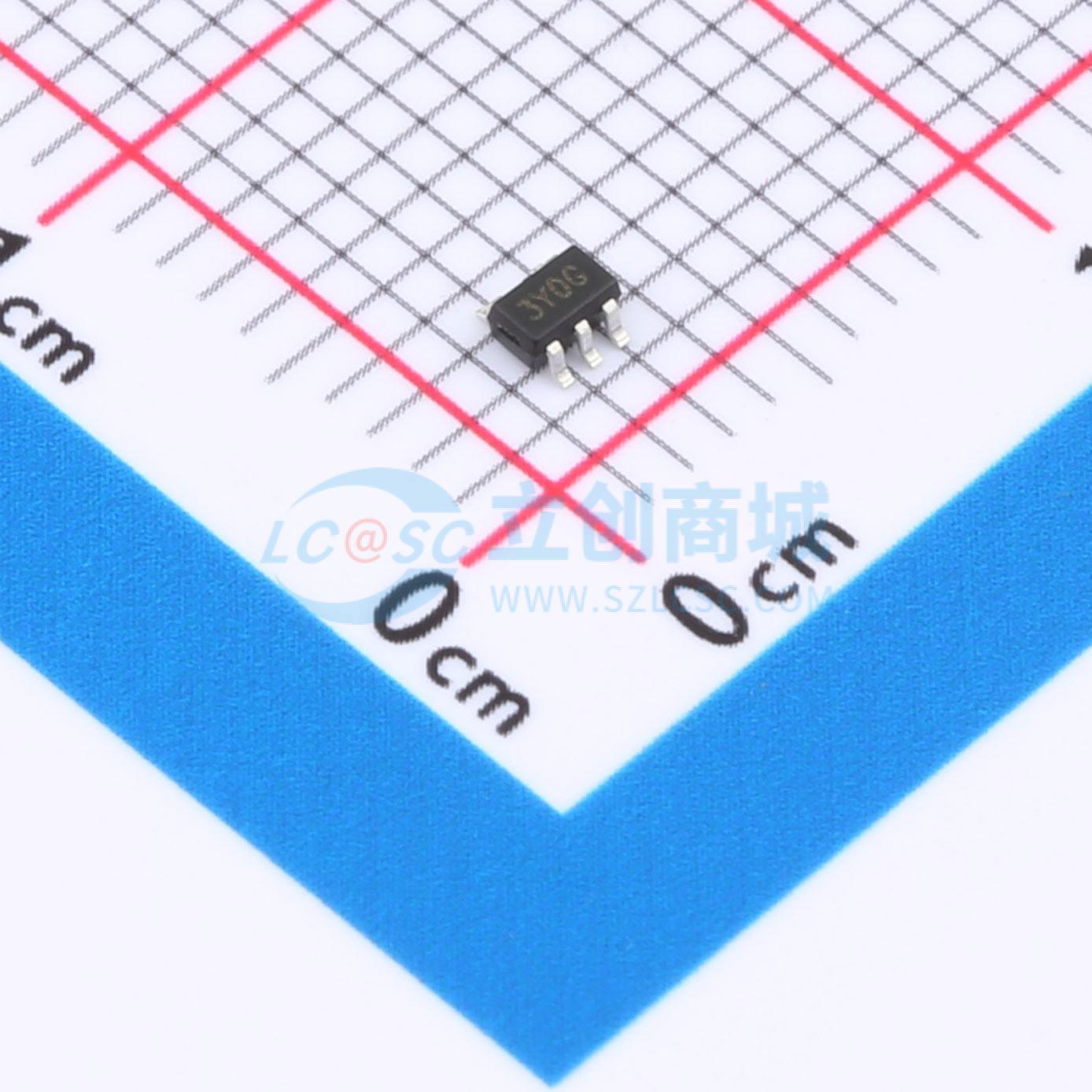

温馨提醒：图片仅供参考，商品以实物为准
U74LVC1G00G-AL5-R
单路二输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- U74LVC1G00 是一款 2 输入与非门器件，在正逻辑中实现函数 Y = A•B(上划线) 或 Y = A(上划线) + B(上划线)。该器件具备掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- UTC(友顺)
- 商品型号
- U74LVC1G00G-AL5-R
- 商品编号
- C7464694
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0317克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
