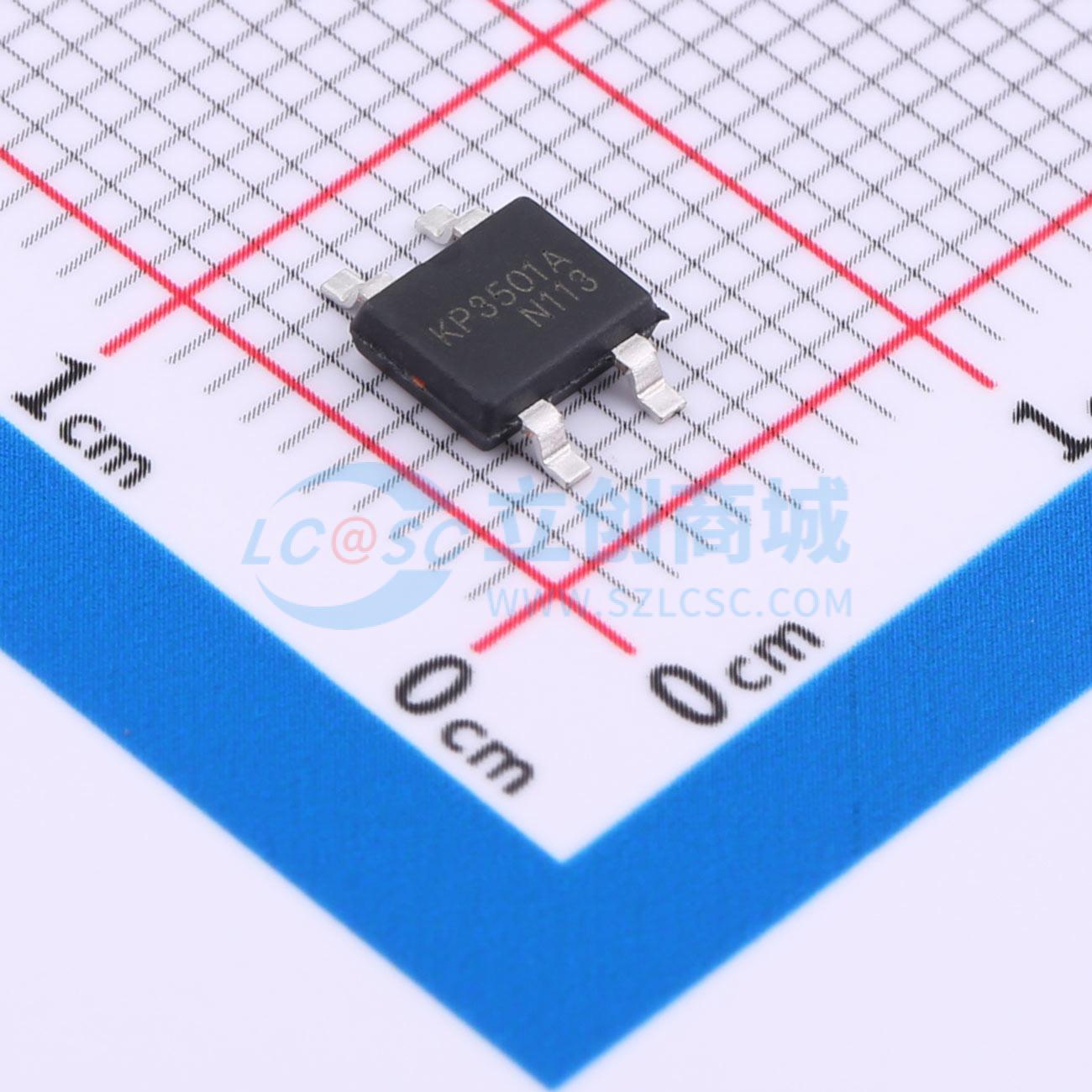

温馨提醒：图片仅供参考，商品以实物为准
KP3501AVGA
高性能、低成本离线式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 非隔离型，高集成度且低成本的PWM功率开关，适用于降压型和升降压型电路
- 商品型号
- KP3501AVGA
- 商品编号
- C7463390
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 45kHz | |
| 通道数 | 1 | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 降压-升压；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
KP3501A 是一款非隔离型、高集成度且低成本的PWM 功率开关，适用于降压型和升降压型电路。 KP3501A 采用高压单晶圆工艺，在同一片晶圆上集成有 500V 高压 MOSFET 和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的 5V 默认输出。在芯片内部，芯片内部最小 Toff 时间固定为 20μs 且带有抖频功能，在保证输出功率的条件下优化了 EMI 效果。同时，芯片设计有轻重载模式， 可轻松获得低于 50mW 的待机功耗。 KP3501A 集成有完备的保护功能：VDD 欠压保护、逐周期电流限制、异常过流保护、过热保护、过载保护和短路保护等。
商品特性
- 高精度 5V 默认输出
- 集成 500V 高压 MOSFET 和高压启动电路
- 集成续流二极管
- 集成采样电阻，超低系统成本
- 支持超低压输入 (15V 以上) 应用
- 支持降压和升降压拓扑开关式峰值电流模式控制
- 超低待机功耗小于 50mW
- 最高 45kHz 开关频率
- 超低工作电流，支持小 VDD 电容集成软启动电路
- 集成式保护功能
应用领域
- 小家电电源辅助电源
