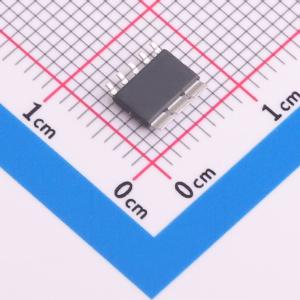

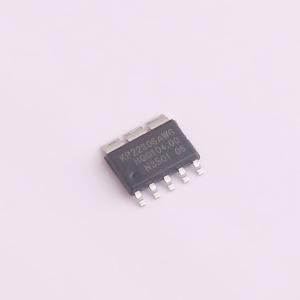

KP22306AWGA

KP223XXA 是一款针对离线式反激变换器的高性能准谐振电流模式 PWM 转换芯片。芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。芯片支持 8V - 40V 的 VDD 供电，方便满足宽电压输出电源的要求。 KP223XXA 内部具有高精度 80kHz 开关频率振荡器，且带有频率调制和电流峰值调制功能，可优化 EMI 性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化效率，实现待机功耗小于 30mW，满足六级能效要求。 KP223XXA 集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护 (Brownout)、输入过压保护 (LOVP)、输出过压保护 (OVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过载保护 (OLP)、输出过流保护 (SOCP)、短路保护 (SCP)、内置过热保护(OTP)、软启动、前沿消隐 (LEB) 等。

• 集成高压启动功能
• 内置 650V 的功率 MOS
• 超低启动和工作电流，待机功耗 <30mW
• 最高开关频率 80kHz，轻载降频和打嗝模式
• VDD 供电范围 8V - 40V，适合宽输出电压应用
• 准谐振工作模式
• 集成 EMI 优化技术
• 集成自恢复模式的保护功能：VDD 过压/欠压保护 (VDD OVP/UVLO)、输出过压 (OVP)、输入过压/欠压保护 (LOVP/BOP)、片内过热保护 (OTP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、输出短路保护 (SCP)、输出过载保护 (OLP)、输出过流保护 (SOCP)、前沿消隐 (LEB)
• 封装类型 ASOP - 6

• 充电器和适配器
