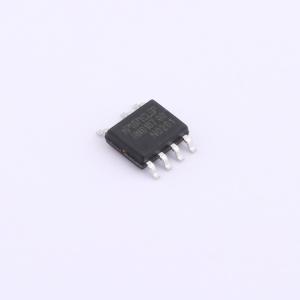

KP1071CLSPA

非隔离、降压型准谐振LED功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的恒流LED功率开关
品牌名称: Kiwi Instruments(必易微)
商品型号: KP1071CLSPA
商品编号: C7463400
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.19025克(g)

商品参数

	属性	参数值
	调光	-
	特性	过流保护(OCP)；短路保护(SCP)；过压保护(OVP)
	工作电压(AC)	176VAC~265VAC
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

KP1071CL 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时内部集成有高压 500V 功率 MOSFET 和高压自供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP1071CL 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、CS 采样电阻短路保护，LED 开路和短路保护等。

商品特性

集成高压 500V MOSFET
集成高压自供电电路
无 VDD 电容设计
±5% 恒流精度
准谐振模式高效率工作
超低工作电流
优异的线电压和负载调整率
内部保护功能：输出过压保护 (OVP)、逐周期电流限制 (OCP)、前沿消隐 (LEB)、LED 开路和短路保护、过热保护 (OTP)
封装类型 SOP - 7

应用领域

中小功率 LED 照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 10 个)

个

起订量：10 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	-
	开关频率	7kHz
	通道数	1
	输出电压	-
	输出电流	190mA；290mA
