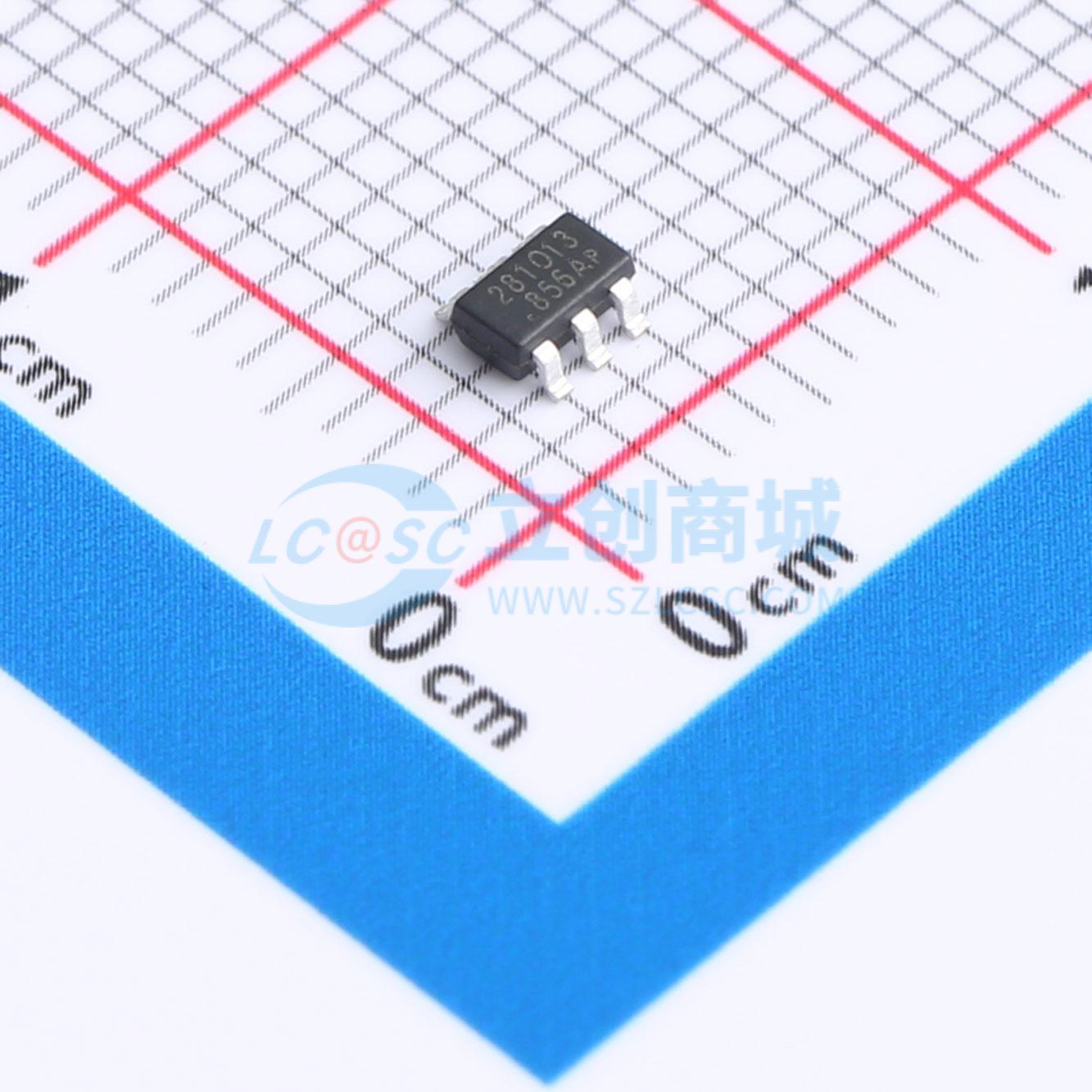

温馨提醒：图片仅供参考，商品以实物为准
OB2281AMP-C
高性能电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率在内部固定，并微调至较窄范围。在无负载或轻负载条件下，IC工作在扩展“突发模式”以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。VCC低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2281AMP-C
- 商品编号
- C7462460
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.047367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
OB2281A是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展间歇模式”控制可大幅降低待机功耗，使设计更易满足国际节能要求。
商品特性
- 正常工作时，PWM开关频率内部固定，并微调至较窄范围。
- 在空载或轻载条件下，IC以扩展“间歇模式”运行，以最小化开关损耗。
- VCC低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计。
- 提供全面的保护功能并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VCC欠压锁定（UVLO）、过温保护（OTP）和过压保护（OVP）。
- 采用昂宝专有频率混洗技术，可实现出色的EMI性能。
- 设计中最大限度降低了25KHz以下的音频能量，并消除了运行期间的音频噪声。
- 采用SOT23 - 6封装。
应用领域
- 用于打印机、存储电源、电源适配器的离线AC/DC反激式转换器
