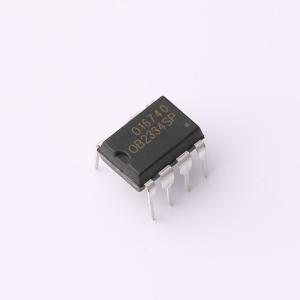

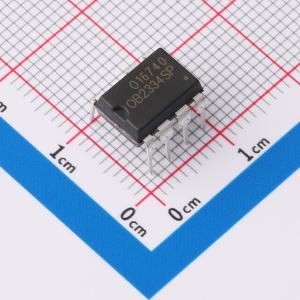

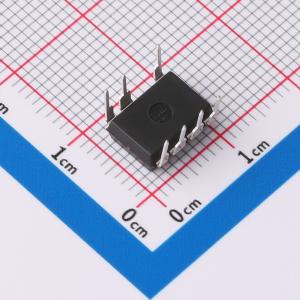

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 50kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB2334将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对16W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。
商品特性
- 符合五级标准，在通用交流输入下待机功耗低于100mW
- 上电软启动，降低MOSFET的Vds应力
- 采用频率抖动技术降低EMI
- 扩展的间歇模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行
- 固定55kHz（典型值）开关频率
- 内部同步斜坡补偿
- 低VDD启动电流和低工作电流
- 电流检测输入前沿消隐
- 全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 带自动恢复功能的过温保护（OTP）
- On-Bright专有线路输入补偿
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 精确的过载保护（OLP）
- 过压保护（OVP）
- 次级整流器短路保护
应用领域
- 交流/直流适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
- 机顶盒电源
- 个人电脑和服务器辅助电源
- 开放式开关电源
