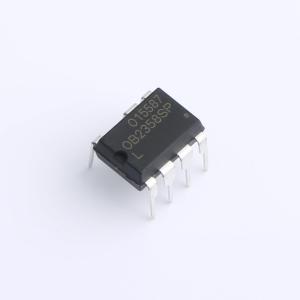

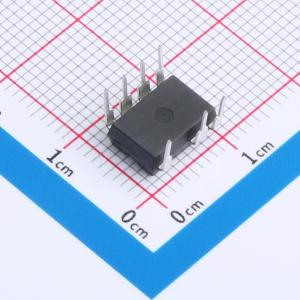

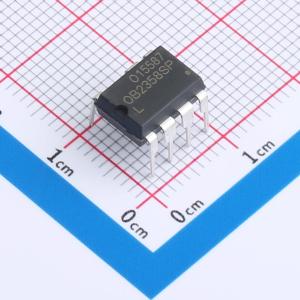

OB2358LSP
电流模式PWM功率开关频率混洗
- 描述
- OB2358L将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对27W以下的高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。OB2358L具备全面的保护功能，并带有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、过压保护以及VDD欠压锁定（UVLO）
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2358LSP
- 商品编号
- C7462464
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 45kHz~55kHz | |
| 最大占空比 | 66% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) |
商品概述
OB2358L将专用的电流模式PWM控制器与高压功率MOSFET集成在一起。它针对27W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化。
商品特性
- 将专用的电流模式PWM控制器与高压功率MOSFET集成在一起
- 针对27W以下高性能、低待机功耗且具成本效益的离线反激式转换器应用进行了优化
- 提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、过压保护和VDD欠压锁定（UVLO）
- 采用昂宝专有的频率混洗技术，并在图腾柱栅极驱动输出端进行软开关控制，实现了出色的EMI性能
- 设计中最大限度降低了20kHz以下的音频能量，运行过程中消除了音频噪声
- 采用DIP7封装
应用领域
- 交流/直流适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
- 机顶盒电源
- 个人电脑和服务器辅助电源
- 开放式开关电源
