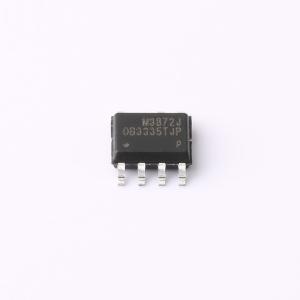

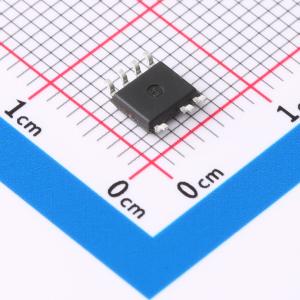

OB3335TJPA-J
单绕组、高功率因数（PF）可调光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款TRIAC可调光的高功率因数、低总谐波失真（THD）、高度集成的降压-升压/反激式调节器，具备先进特性，可为可调光LED照明应用提供高效控制和高精度恒流输出。无需外部大补偿电容，采用专有功率因数校正（PFC）控制方案，系统即可实现高功率因数和低THD。提供全面的保护功能，具备自动恢复特性，包括LED开环保护、LED短路保护、逐周期电流限制、内置前沿消隐、VDD欠压锁定（UVLO）、热折返等。采用SOP-7封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3335TJPA-J
- 商品编号
- C7462486
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8V~16V | |
| 开关频率 | 600kHz | |
| 通道数 | 1 | |
| 输出电流 | 250mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；开路保护；短路保护(SCP) | |
| 拓扑结构 | 反激；降压-升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
OB3335x 是一种可调光高功率因数、低THD、高集成降压-升压/有源钳位电路调节器，具有高级特性，为可调光LED照明应用提供高效控制和高精度恒流输出。无需外部大补偿电容，系统可通过专有的PFC控制方案实现高功率因数和低THD。OB3335x 提供全面的保护功能，包括自动恢复功能，如LED开环保护、LED短路保护、逐周期电流限制、内置前缘消隐、VDD欠压锁定（UVLO）、热折返等。
商品特性
- 优异的TRIAC调光性能
- 系统成本低，效率高
- 无需外部电源电路
- 在90~132Vac输入下，高功率因数（>0.9）
- 在90~132Vac输入下，低总谐波失真（<10%）
- 符合NEMA SSL6调光曲线
- 在通用交流输入下，高精度恒流调节
- 准谐振操作，热回缩功能用于LED输出电流控制和过温保护（OTP）
- LED短路保护
- LED开环保护
- 周期性电流限制
- 内置前缘消隐（LEB）
- VDD欠压锁定带迟滞
应用领域
- 可调光LED照明
