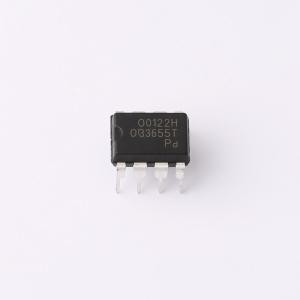

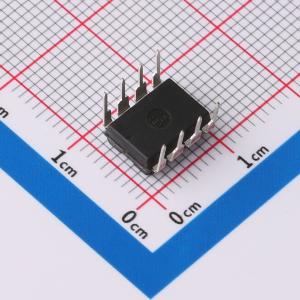

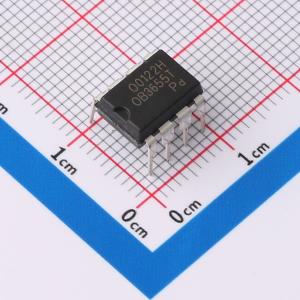

OB3655TAP-H
OB3655TAP-H
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3655TAP-H
- 商品编号
- C7462522
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 0.822克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 100kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
OB3655x是一款具有高恒流（CC）精度的离线式LED照明控制器。它可通过单级转换器中的初级侧控制，实现隔离式照明应用的低系统成本。通过省去辅助绕组，它显著简化了LED照明系统设计。 该系统采用准谐振（QR）工作模式和钳位频率，大大提高了系统效率。采用先进的启动技术，以满足启动时间要求（<0.5S）。对输出恒定电流进行补偿，以应对变压器电感变化的公差。OB3655x内置了线电压补偿和负载补偿功能，可实现高精度的恒定输出电流控制。 OB3655x具备全面的保护功能，并具有自动恢复特性，包括LED开环保护、LED短路保护、逐周期电流限制、内置前沿消隐、VDD欠压锁定（UVLO）等。 OB3655x采用DIP8/EASOP6封装。
商品特性
- 在通用交流输入下实现高精度恒流调节
- 快速启动（<0.5 s）
- 无需辅助绕组的初级侧感应和调节
- 低系统成本和高效率
- 准谐振工作模式
- 可编程恒流调节
- 内置初级绕组电感补偿
- LED短路保护
- LED开环保护
- 逐周期电流限制
- 内置前沿消隐（LEB）
- 带迟滞的VDD欠压锁定
- VDD过压保护
- 过温保护（OTP）
- 热折返控制
应用领域
- LED照明
