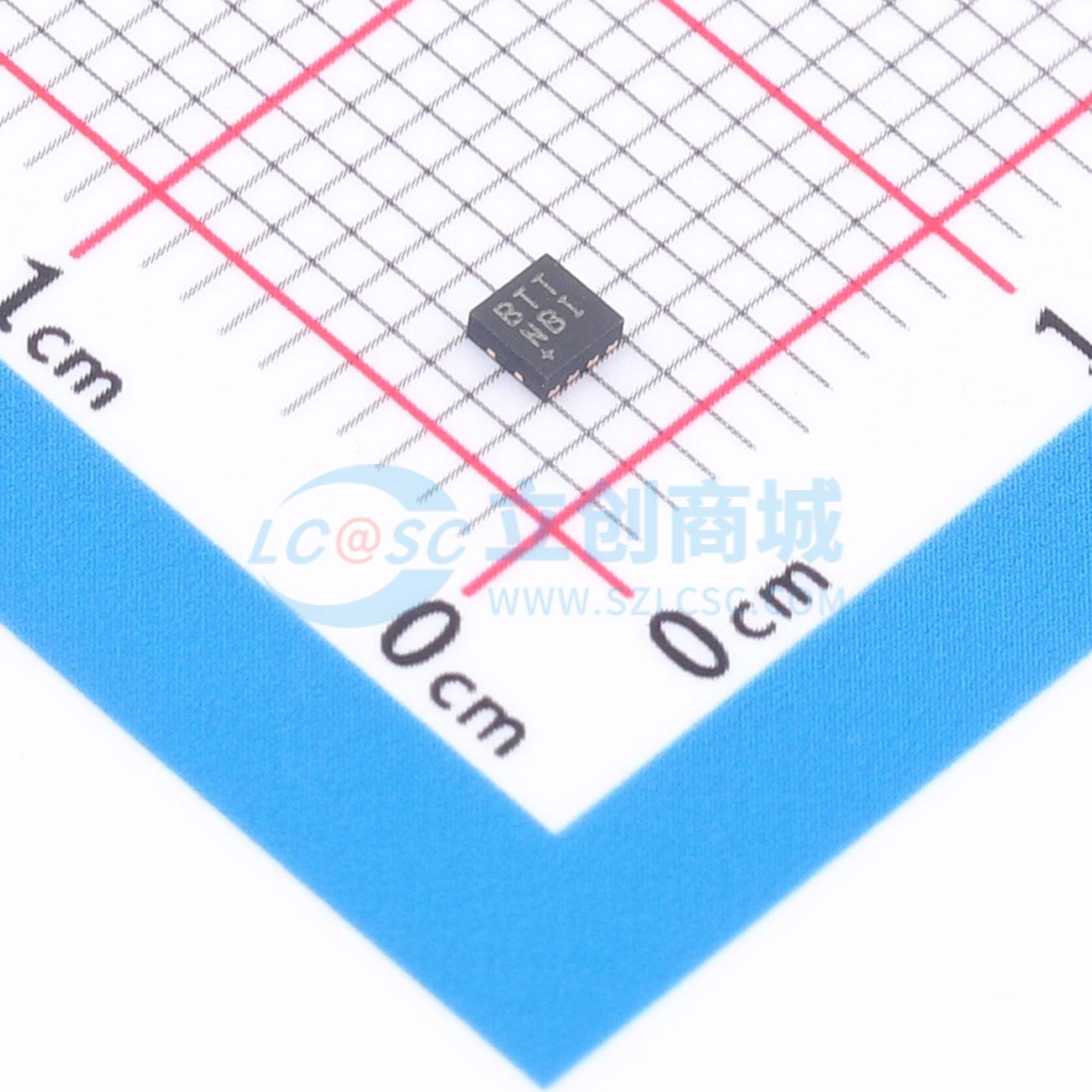

温馨提醒：图片仅供参考，商品以实物为准

MAX17640AATA+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列产品是高效、高压的同步 DC-DC 转换器，集成 MOSFET，输入电压范围为 4.5V 至 60V。转换器可提供高达 400mA 的电流，输出电压范围为 0.9V 至 0.89×VIN，有固定 3.3V、5V 输出电压选项，也有可调选项。采用紧凑的 8 引脚、2mm x 2mm TDFN 封装，可使用在线 EE-Sim 工具评估性能。该器件采用峰值电流模式控制架构，MODE 引脚可使其在脉宽调制（PWM）或脉冲频率调制（PFM）控制方案下工作
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17640AATA+T
商品编号: C7459968
商品封装: TDFN-8(2x2)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

MAX17640系列产品是高效、高压的Himalaya同步DC-DC转换器，集成了MOSFET，可在4.5V至60V的宽输入电压范围内工作。该转换器可提供高达400mA的电流，输出电压范围为0.9V至0.89xVIN。MAX17640A固定输出3.3V，MAX17640B固定输出5.0V，MAX17640C输出电压可调。该系列转换器采用紧凑的8引脚、2mm x 2mm TDFN封装。该器件采用峰值电流模式控制架构，带有一个MODE引脚，可用于使器件在脉冲宽度调制（PWM）或脉冲频率调制（PFM）控制方案下工作。PWM工作模式在所有负载下提供恒定频率工作，适用于对可变开关频率敏感的应用。PFM工作模式可消除负电感电流，并在轻载时跳过脉冲以实现高效率。低电阻片上MOSFET确保满载时的高效率，并简化PCB布局。为降低输入浪涌电流，该器件提供内部软启动功能。该器件还集成了一个EN/UVLO引脚，允许用户在所需的输入电压水平下开启器件。一个漏极开路RESET引脚可用于输出电压监控。

商品特性

省去外部元件，降低总成本
无需肖特基二极管 —— 同步工作，实现高效率并降低成本
内部补偿
内部反馈分压器，用于固定3.3V、5V输出电压
内部软启动
全陶瓷电容，超紧凑布局
灵活支持系统中的多个电源轨
4.5V至60V宽输入电压范围
固定3.3V和5V输出电压选项，可调0.9V至0.89xVIN输出电压选项
可提供高达400mA负载电流，可在PFM和强制PWM模式之间配置
降低功耗
92%的峰值效率
PFM功能，实现高光负载效率
2.2μA（典型值）关断电流
在恶劣工业环境中可靠工作
打嗝模式电流限制和自动重试启动
内置输出电压监控，带漏极开路RESET引脚
可编程EN/UVLO阈值
向预偏置输出单调启动
过温保护
-40℃至+125℃宽环境工作温度范围和-40℃至+150℃结温范围
符合CISPR32（EN55032）B类传导和辐射发射标准

应用领域

工业传感器
4 - 20mA电流环路
暖通空调和楼宇控制
高压LDO替代
通用负载点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	3.3V
	输出电流	400mA
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	固定
