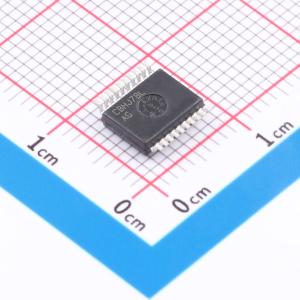

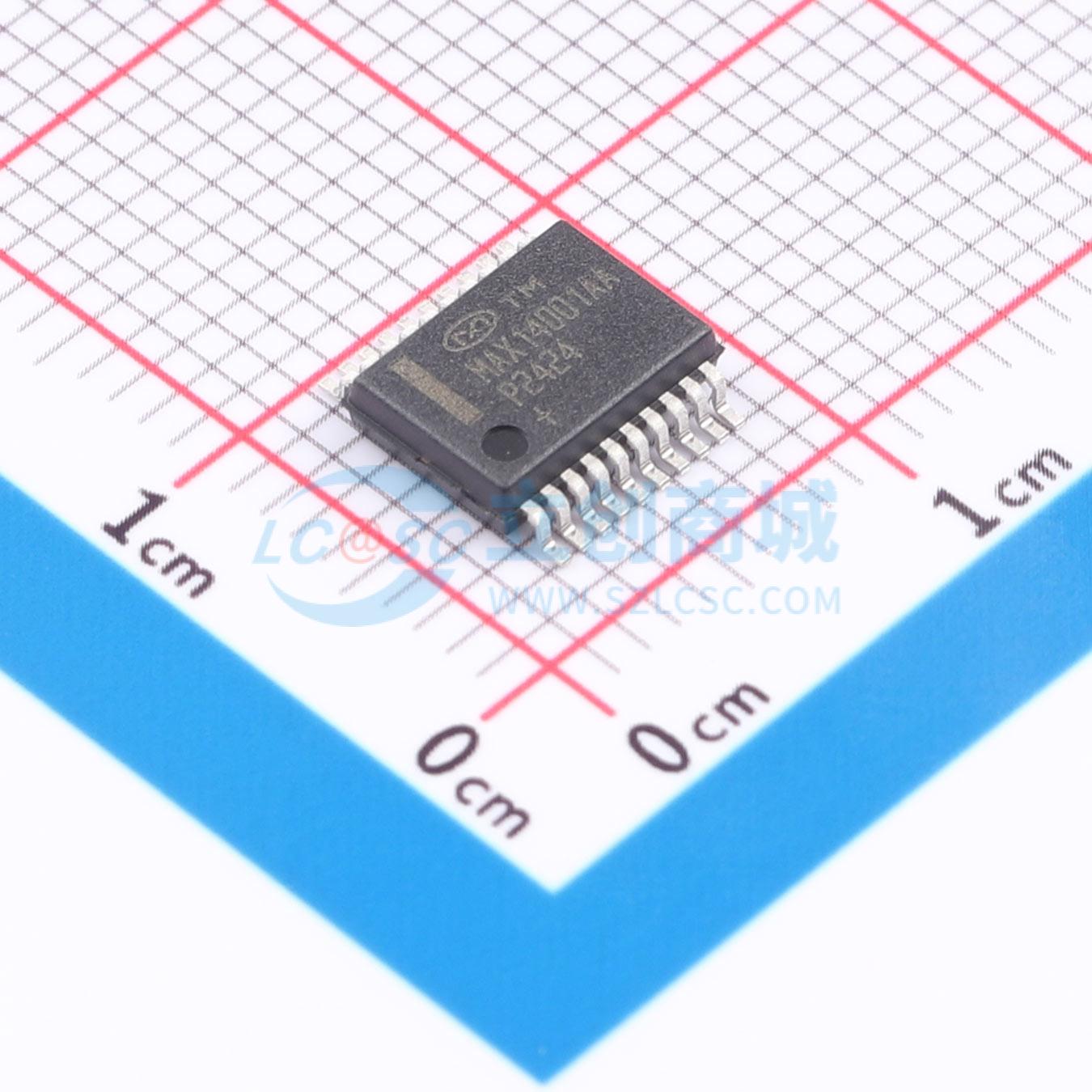

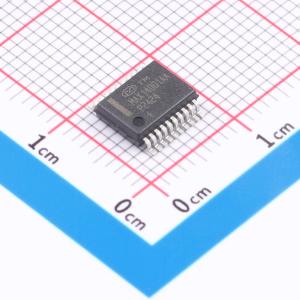

MAX14001AAP+T

配置型、隔离10位ADC用于多范围二进制输入

描述

MAX14001/MAX14002是专为可配置二进制输入应用优化的隔离单通道模数转换器（ADC），带有可编程电压比较器和浪涌电流控制功能。在这些设备中，3.75kVRMS的集成隔离被提供在二进制输入侧（现场侧）与比较器输出/SPI侧（逻辑侧）之间。一个集成的、隔离的DC-DC转换器为所有现场侧电路供电，即使没有输入信号时也可以进行现场侧诊断。20引脚SSOP封装提供了5.5mm的爬电距离和间隙，并具有II类CTI评级。这些设备持续地将隔离屏障现场侧的输入电压数字化并将数据传输到设备的逻辑侧，在那里比较器会将输入电压与可编程阈值进行对比。当输入电压高于上阈值时，二进制比较器输出引脚为高电平；低于下阈值时则为低电平。在禁用滤波的情况下，比较器对输入变化的响应时间小于150us。启用滤波后，比较器使用最近2、4或8次ADC读数的移动平均值。通过5MHz SPI端口可以访问过滤和未过滤的ADC读数，并用于设置比较器阈值和其他设备配置。MAX14001/MAX14002通过外部高压FET控制二进制输入电流，这种电流清洁继电器触点并衰减输入噪声。一个监控ADC读数的浪涌比较器触发浪涌电流或润湿脉冲。在MAX14001中，浪涌触发阈值、电流大小和持续时间都是可编程的，在MAX14002中则是固定的。当高压FET不提供浪涌电流时，它会切换到偏置模式。偏置模式对二进制输入施加一个小电流负载以衰减电容耦合噪声。在MAX14001和MAX14002中，偏置电流的水平可以在50uA至3.75mA之间进行编程，这允许优化噪声抑制与功耗之间的权衡。

品牌名称

ADI(亚德诺)/MAXIM(美信)

商品型号

MAX14001AAP+T

商品编号

C7459863

商品封装

SSOP-20​

包装方式

编带

商品毛重

0.388286克(g)
