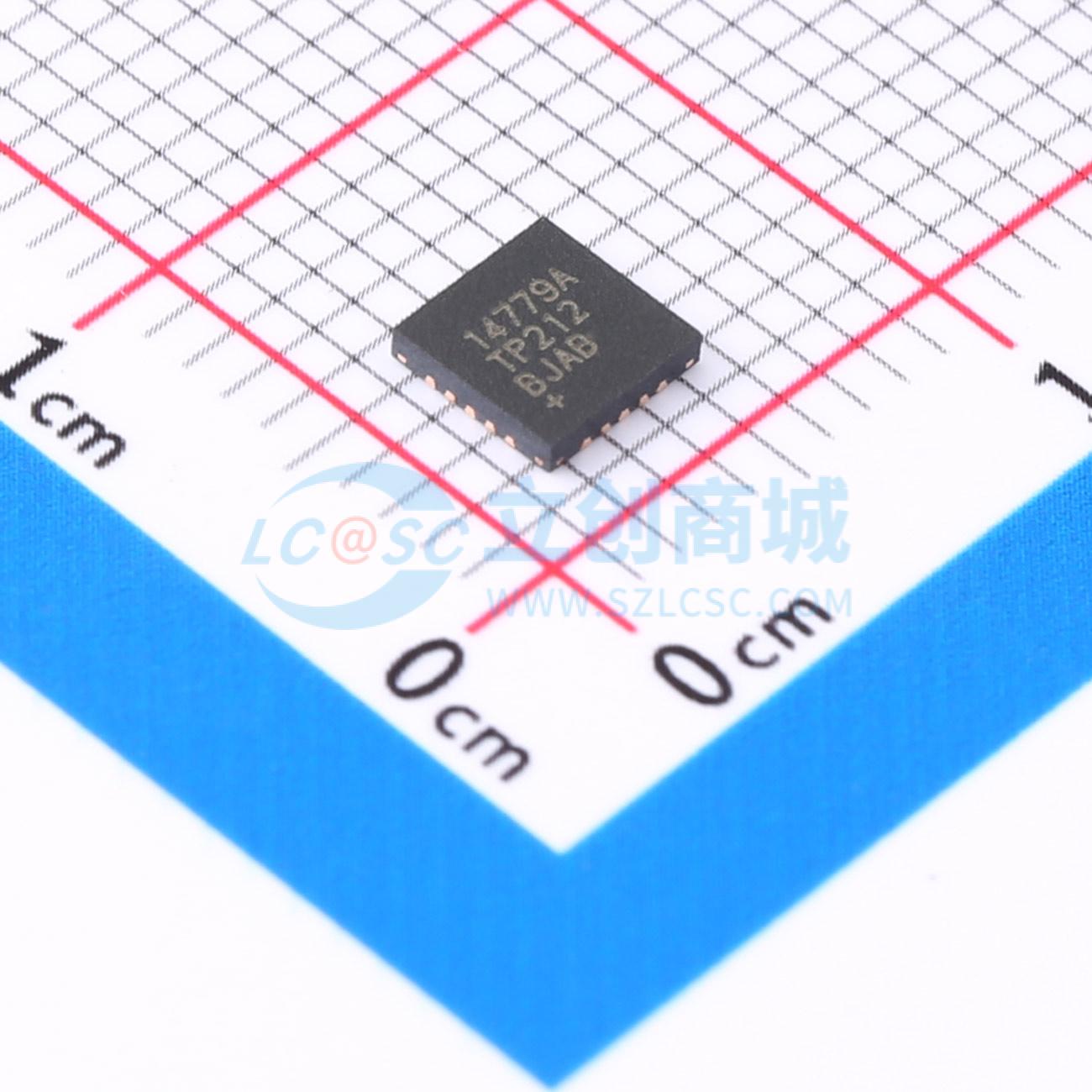

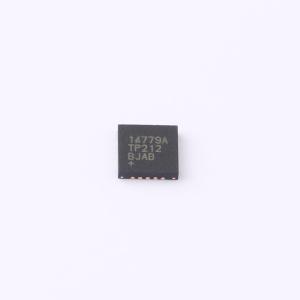

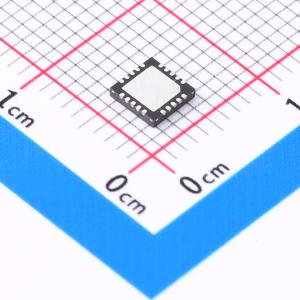

温馨提醒：图片仅供参考，商品以实物为准

MAX14779ATP+

四路单刀单掷/双路单刀双掷过轨模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX14774/MAX14779模拟开关采用单一3.0V至5.5V电源，可支持高达±25V的模拟信号。MAX14774有四个独立的模拟开关，具备独立的控制输入；而MAX14779有两个单刀双掷（SPDT）模拟开关。这两款器件均支持独立的逻辑电平输入，允许1.62V至5.5V的灵活CMOS输入电平
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14779ATP+
商品编号: C7459881
商品封装: TQFN-20(4x4)
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

商品概述

MAX14774/MAX1479模拟开关采用单一3.0V至5.5V电源，支持高达±25V的模拟信号。MAX14774有四个独立的模拟开关，每个开关都有独立的控制输入，而MAX14779有两个单刀双掷（SPDT）模拟开关。这两款器件都支持独立的逻辑电平输入，允许1.62V至5.5V的灵活CMOS输入电平。

商品特性

宽信号范围设计
宽±25V模拟输入信号范围
单一3.0V至5.5V电源电压
1.62V至5.5V灵活逻辑输入电平
高性能模拟开关
+85°C时导通电阻最大为2.5Ω
导通电阻平坦度典型值为18mΩ
MAX14774在+85°C时导通泄漏电流最大为±100nA
MAX14779在+85°C时导通泄漏电流最大为±200nA
每个开关的连续电流最大为±200mA
每个开关均有短路保护
MAX14774的信号带宽典型值为147MHz
4mm x 4mm 20引脚TQFN小型封装
-40°C至+125°C工作温度范围

应用领域

自动测试设备（ATE）系统
全速USB、CAN、RS - 232/485、TTL、音频信号切换
仪器仪表系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	3V~5.5V
	导通时间(ton)	326us

	属性	参数值
	导通电阻(Ron)	1.15Ω
	关闭时间(toff)	289us
	工作温度	-40℃~+125℃
	带宽	78MHz
