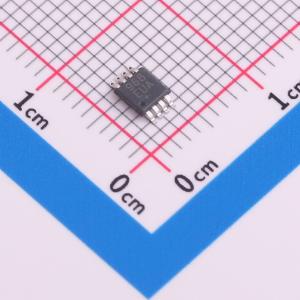

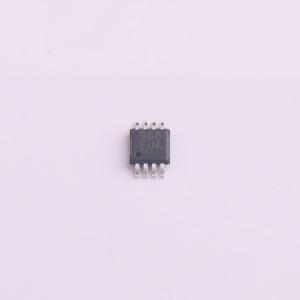

MAX968EUA+T

微功率、超低电压、轨到轨输入/输出比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX965 - MAX970 单/双/四通道微功耗比较器具备轨到轨输入和输出，且在低至 +1.6V 的单电源下能完全正常工作。每个比较器的电流消耗小于 5μA，其漏极开路输出可被拉至高于 Vcc 且比地电位高 6V（最大值）。此外，轨到轨输入共模电压范围使这些比较器适用于超低电压操作。+1.6V 至 +5.5V 的单电源工作电压范围使 MAX965 系列比较器非常适合双节电池供电的应用。MAX965/MAX967/MAX968/MAX969 提供可编程迟滞和一个内部 1.235V±1.5% 的基准电压。所有器件均提供节省空间的 8 引脚 μMAX 或 16 引脚 QSOP 封装。MAX965 - MAX970 单/双/四通道微功耗、超低电压比较器具备轨到轨输入和输出以及一个内部 1.235V±1.5% 的带隙基准电压。这些器件在 +1.6V 至 +5.5V 的单电源电压范围内工作，在扩展温度范围内每个比较器的电源电流消耗小于 5μA。使用两个外部电阻和器件的内部基准电压，内部迟滞可编程至 ±50mV。轨到轨输入共模电压范围和漏极开路输出便于多电压系统进行电压电平转换。所有输入和输出都能承受任一电源轨的持续短路故障情况。MAX965 是一款具有可调迟滞和基准输出引脚的单通道比较器。MAX966 是一款无基准且无可调迟滞的双通道比较器。MAX967 是一款配置为双电压监视器的双通道比较器，具有公共迟滞调节和基准输出。双通道 MAX968 与 MAX967 类似，但配置为窗口比较器。MAX969 是一款具有公共迟滞调节和基准输出引脚的四通道比较器。MAX970 是一款无基准且无迟滞调节的四通道比较器。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX968EUA+T
商品编号: C7459894
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.120011克(g)

商品参数

商品概述

MAX965 - MAX970 单/双/四通道微功耗比较器具备轨到轨输入和输出，且在低至 +1.6V 的单电源下能完全正常工作。每个比较器的电流消耗小于 5μA，其漏极开路输出可被拉至高于 Vcc 且比地电位高 6V（最大值）。此外，轨到轨输入共模电压范围使这些比较器适用于超低电压操作。 +1.6V 至 +5.5V 的单电源工作电压范围使 MAX965 系列比较器非常适合双节电池供电的应用。MAX965/MAX967/MAX968/MAX969 提供可编程迟滞和一个内部 1.235V±1.5% 的基准电压。所有器件均提供节省空间的 8 引脚 μMAX 或 16 引脚 QSOP 封装。 MAX965 - MAX970 单/双/四通道微功耗、超低电压比较器具备轨到轨输入和输出以及一个内部 1.235V±1.5% 的带隙基准电压。这些器件在 +1.6V 至 +5.5V 的单电源电压范围内工作，在扩展温度范围内每个比较器的电源电流消耗小于 5μA。使用两个外部电阻和器件的内部基准电压，内部迟滞可编程至 ±50mV。轨到轨输入共模电压范围和漏极开路输出便于多电压系统进行电压电平转换。所有输入和输出都能承受任一电源轨的持续短路故障情况。 MAX965 是一款具有可调迟滞和基准输出引脚的单通道比较器。MAX966 是一款无基准且无可调迟滞的双通道比较器。MAX967 是一款配置为双电压监视器的双通道比较器，具有公共迟滞调节和基准输出。双通道 MAX968 与 MAX967 类似，但配置为窗口比较器。MAX969 是一款具有公共迟滞调节和基准输出引脚的四通道比较器。MAX970 是一款无基准且无迟滞调节的四通道比较器。

商品特性

低至 +1.6V 的超低单电源操作
轨到轨共模输入电压范围
每个比较器 3μA 静态电源电流
漏极开路输出摆幅超过 VCC
1.235V±1.5% 精密内部基准电压（MAX965/967/968/969）
10µs 传播延迟（50mV 过驱动）
提供节省空间的封装：
- 8 引脚 μMAX（MAX965 - MAX968）
- 16 引脚 QSOP（MAX969/MAX970）

应用领域

双节电池供电/便携式系统
窗口比较器
阈值检测器/鉴别器
移动通信
电压电平转换
接地/电源检测应用

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	4mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	10us
	滞后电压(Vhys)	1mV
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	开漏
	输出模式	CMOS
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	10uA
	工作温度	-40℃~+85℃
	单电源	1.6V~5.5V
	输入失调电流(Ios)	0.2pA
