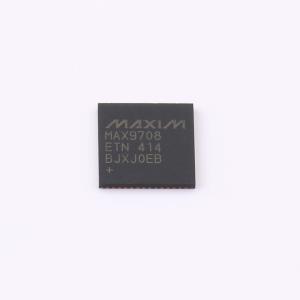

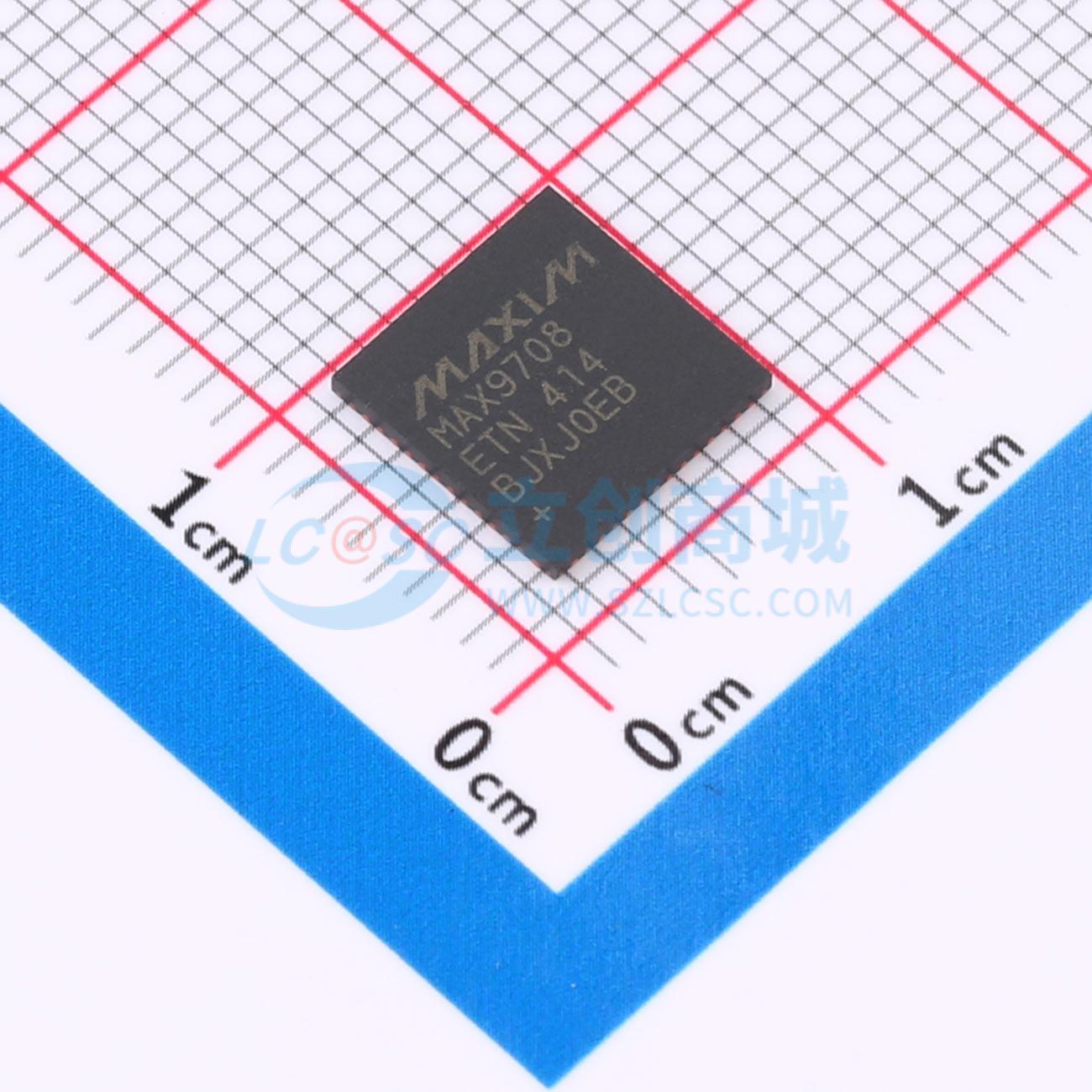

温馨提醒：图片仅供参考，商品以实物为准

MAX9708ETN+D

20W/40W、无需滤波的扩频单声道/立体声D类放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX9708单声道/立体声D类音频功率放大器在8Ω负载的立体声模式下可提供高达2x21W的功率，在4Ω负载的单声道模式下可提供高达1x42W的功率，效率最高可达87%。MAX9708兼具AB类放大器的性能和D类放大器的效率优势，无需使用笨重的散热片，还能节省功耗。该器件采用单+10V至+18V电源供电，以BTL配置驱动负载。MAX9708提供两种调制方案：固定频率调制（FFM）模式和扩频调制（SSM）模式，后者可降低EMI辐射。MAX9708可与600kHz至1.2MHz的外部时钟同步。同步输出允许在系统中级联多个器件。其特性包括全差分输入、全面的咔嗒声和噗噗声抑制功能，以及四种可选增益设置（22dB、25dB、29.5dB和36dB）。引脚可编程热标志提供七种不同的热警告阈值。短路和热过载保护功能可防止器件在故障条件下受损。MAX9708采用56引脚TQFN（8mmx8mmx0.8mm）封装，工作温度范围为扩展工业级-40℃至+85℃。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9708ETN+D
商品编号: C7459912
商品封装: TQFN-56(8x8)
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	21Wx2@8Ω；42Wx1@4Ω
	工作电压	10V~18V
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	30mA

商品概述

MAX9708单声道/立体声D类音频功率放大器在8Ω负载的立体声模式下可提供高达2x21W的功率，在4Ω负载的单声道模式下可提供高达1x42W的功率，效率最高可达87%。MAX9708兼具AB类放大器的性能和D类放大器的效率优势，无需使用笨重的散热片，还能节省功耗。该器件采用单+10V至+18V电源供电，以BTL配置驱动负载。 MAX9708提供两种调制方案：固定频率调制（FFM）模式和扩频调制（SSM）模式，后者可降低EMI辐射。MAX9708可与600kHz至1.2MHz的外部时钟同步。同步输出允许在系统中级联多个器件。其特性包括全差分输入、全面的咔嗒声和噗噗声抑制功能，以及四种可选增益设置（22dB、25dB、29.5dB和36dB）。引脚可编程热标志提供七种不同的热警告阈值。短路和热过载保护功能可防止器件在故障条件下受损。 MAX9708采用56引脚TQFN（8mmx8mmx0.8mm）封装，工作温度范围为扩展工业级-40℃至+85℃。

商品特性

立体声模式下输出功率为2x21W（8Ω，THD = 10%）
单声道模式下输出功率为1x42W（4Ω，THD = 10%）
高效率：最高可达87%
无滤波器D类放大器
独特的扩频模式
可编程增益（+22dB、+25dB、+29.5dB、+36dB）
高电源抑制比（1kHz时为90dB）
差分输入可抑制共模噪声
关断和静音控制
集成咔嗒声和噗噗声抑制功能
低THD+N（0.1%）
电流限制和热保护
可编程热标志
同步输入/输出
采用热效率高、节省空间的56引脚TQFN封装

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	91dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
	效率	87%
	输入通道数	2对差分输入
