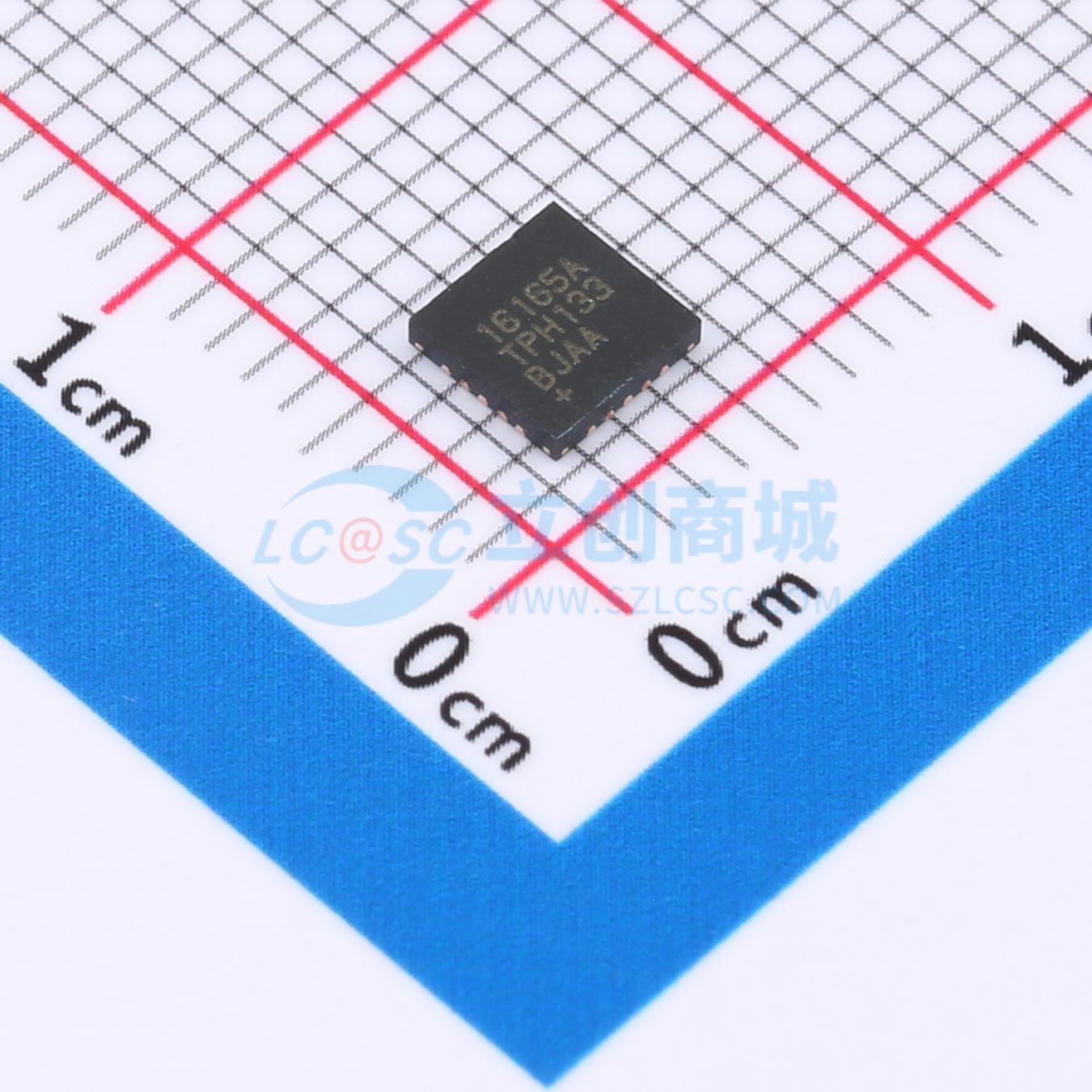

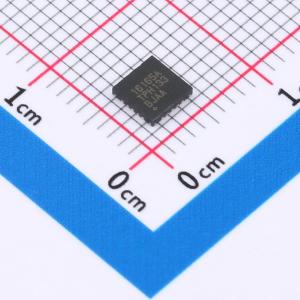

温馨提醒：图片仅供参考，商品以实物为准

MAX16165ATPH+

高度集成的4通道定序器和监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品可监控多达五个电压并对多达四个电压进行排序。每个电源开启时，该产品可提供可调延迟，并监控每个电源电压，包括输入电压 VDD。它的工作电源范围为 2.7V 至 16V，具有内部稳压器输出 (ABP)，为内部电路供电，并为任何外部电路提供超过 1mA 的额外电流。通过两个输入 ON 和 OFF 启用排序。ON 输入的上升沿启动通道的上电排序，而 OFF 输入的下降沿启动下电排序。在上电排序期间，当所有电压达到最终值时，排序完成输出 DONE 置高，然后在复位延迟定时器到期后，电源正常 (POK) 输出置高，允许微控制器 (μC) 运行
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16165ATPH+
商品编号: C7459937
商品封装: TQFN-20(4x4)
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

商品概述

MAX16165/MAX16166可监控多达五路电压，并对多达四路电压进行排序。这些器件在每个电源开启时提供可调延迟，同时监控每个电源电压，包括输入电压VDD。 MAX16165/MAX166的供电范围为2.7V至16V，具有内部稳压器输出（ABP），为内部电路供电，并可为任何外部电路提供超过1mA的额外电流。排序功能由两个输入引脚ON和OFF启用。ON输入的上升沿启动通道的上电排序，而OFF输入的下降沿启动下电排序。在上电排序期间，当所有电压达到其最终值时，排序完成输出DONE置为高电平，在复位延迟定时器超时后，电源正常（POK）输出置为高电平，允许微控制器（μC）工作。如果任何电压低于其阈值，复位输出置位，所有电源关闭。当排序器启动下电排序时，MAX16165/MAX166可以反向排序输出。可用的输出选项有漏极开路（MAX16165）和推挽（MAX16166）。MAX16165/MAX166可以无限次级联，以控制系统中的任意数量的电压。 MAX16165/MAX166具有双向低电平有效FAULT输入/输出引脚，在任何故障条件下该引脚置为低电平。只要UVSET输入存在欠压事件，FAULT就保持低电平，在所有其他故障条件下，它是单次触发输出。外部信号将FAULT拉低会立即禁用所有输出。MAX16165/MAX166提供1.63mm×2.03mm、20凸点晶圆级封装（WLP）和4mm x 4mm、20引脚TQFN封装。该器件在-40°C至+125°C的工作温度范围内完全符合规格要求。

商品特性

2.7V至16.0V宽工作电压范围
监控多达五路电压
排序多达四路电压
反向或同时下电
无限级联
电容可调排序延迟
电容可调电源正常超时时间
电阻可配置电源开启和关闭阈值
漏极开路（MAX16165）/推挽（MAX16166）输出
用于系统微控制器复位的POK输出
双向FAULT输入/输出
4x5凸点WLP和20引脚TQFN封装
-40°C至+125°C工作温度范围

应用领域

多电源系统中的闩锁预防和浪涌电流保护
FPGA/ASIC电源排序
服务器和安防摄像头
测试设备
网络设备
工业传感器和电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	2.7V~16V
	复位有效电平	低电平有效
	受监控电压数	5

	属性	参数值
	手动复位	无
	看门狗定时器	无
	复位超时	100ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	170uA
