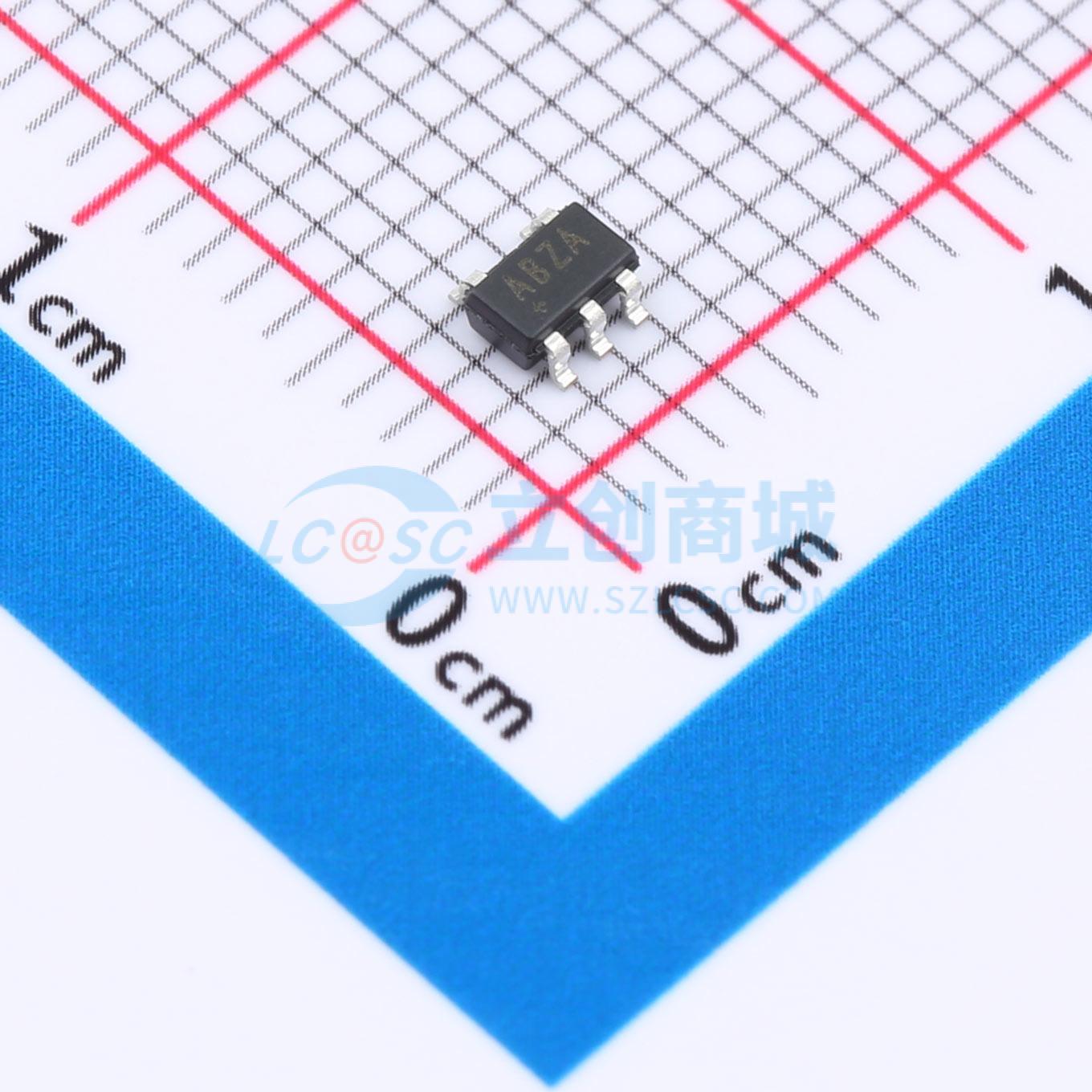

温馨提醒：图片仅供参考，商品以实物为准

MAX986EUK+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX985/MAX986/MAX989/MAX990/MAX993/MAX994单/双/四通道微功耗比较器具备低电压工作特性，且输入输出均为轨到轨。其工作电压范围为2.5V至5.5V，非常适合3V和5V系统。这些比较器也可采用±1.25V至±2.75V的双电源供电。它们仅消耗11μA的电源电流，同时实现300ns的传播延迟。输入偏置电流典型值为1.0pA，输入失调电压典型值为0.5mV。内部迟滞确保即使输入信号变化缓慢，输出切换也清晰干净。输出级的独特设计可限制切换时的电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。MAX985/MAX989/MAX993具有推挽输出级，既能吸入电流也能输出电流。大型内部输出驱动器允许在负载高达8mA时实现轨到轨输出摆幅。MAX986/MAX990/MAX994具有漏极开路输出级，可将输出拉至高于VCC至比VEE高6V（最大值）。这些漏极开路版本非常适合用于电平转换器和双极性至单端转换器。单通道MAX985采用芯片级封装（UCSP），显著减小了所需的印刷电路板面积。单通道MAX985/MAX986采用5引脚SC70封装，双通道MAX989/MAX990采用8引脚SOT23封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX986EUK+T
商品编号: C7459936
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	11uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.5V~5.5V
	双电源(Vee ~ Vcc)	1.25V~2.75V；-2.75V~-1.25V
	输入失调电流(Ios)	0.5pA

商品概述

MAX985/MAX986/MAX989/MAX990/MAX993/MAX994单/双/四通道微功耗比较器具备低电压工作特性，且输入输出均为轨到轨。其工作电压范围为2.5V至5.5V，非常适合3V和5V系统。这些比较器也可采用±1.25V至±2.75V的双电源供电。它们仅消耗11μA的电源电流，同时实现300ns的传播延迟。输入偏置电流典型值为1.0pA，输入失调电压典型值为0.5mV。内部迟滞确保即使输入信号变化缓慢，输出切换也清晰干净。输出级的独特设计可限制切换时的电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。MAX985/MAX989/MAX993具有推挽输出级，既能吸入电流也能输出电流。大型内部输出驱动器允许在负载高达8mA时实现轨到轨输出摆幅。MAX986/MAX990/MAX994具有漏极开路输出级，可将输出拉至高于VCC至比VEE高6V（最大值）。这些漏极开路版本非常适合用于电平转换器和双极性至单端转换器。单通道MAX985采用芯片级封装（UCSP），显著减小了所需的印刷电路板面积。单通道MAX985/MAX986采用5引脚SC70封装，双通道MAX989/MAX990采用8引脚SOT23封装。

商品特性

11μA静态电源电流
2.5V至5.5V单电源工作
共模输入电压范围超出电源轨250mV
300ns传播延迟
推挽输出级可吸入和输出8mA电流（MAX985/MAX989/MAX993）
漏极开路输出电压可超出VCC（MAX986/MAX990/MAX994）
独特的输出级可降低输出切换电流，最大限度降低总体功耗
1MHz切换频率下电源电流为80μA
过驱动输入无相位反转
提供节省空间的封装：UCSP（MAX985）、SOT23（MAX985/MAX986/MAX989/MAX990）、μMAX（MAX989/MAX990）

应用领域

便携式/电池供电系统
阈值检测器/鉴别器
移动通信
接地/电源检测
过零检测器
窗口比较器
红外接收器
电平转换器
数字线路接收器

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	300ns
	滞后电压(Vhys)	3mV
	共模抑制比(CMRR)	80dB
	输出类型	开漏
