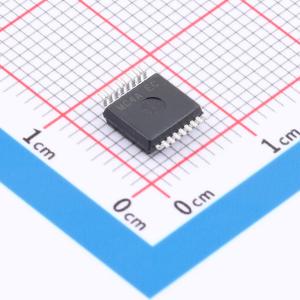

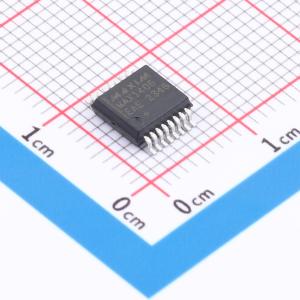

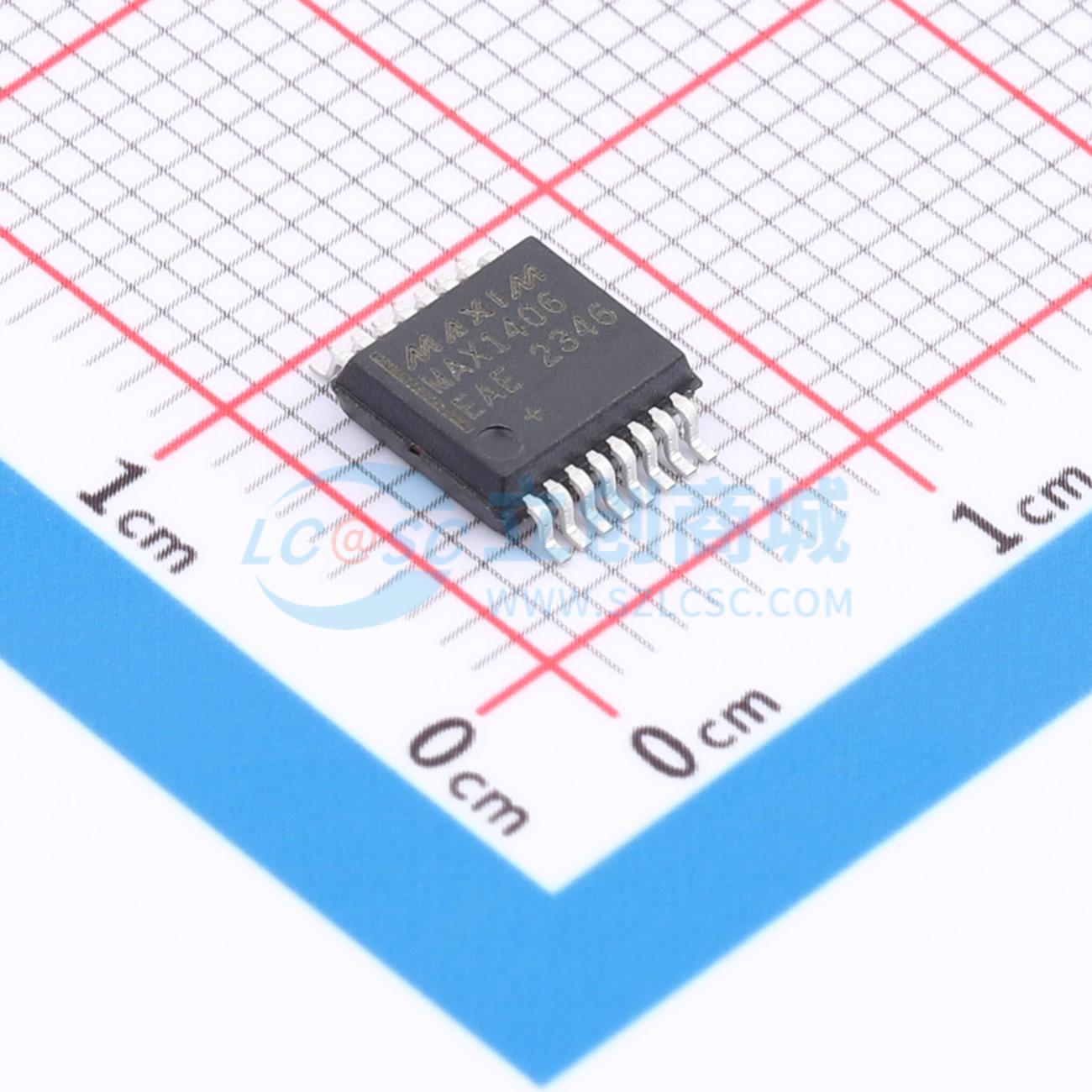

MAX1406EAE+

MAX1406是一款RS - 232集成电路，旨在满足欧洲共同体严格的静电放电（ESD）要求。所有发射器输出和接收器输入采用IEC1000 - 4 - 2气隙放电可承受±15kV、采用IEC 1000 - 4 - 2接触放电可承受±8kV、采用人体模型可承受±15kV的静电放电保护。 MAX1406有三个RS - 232发射器和三个RS - 232接收器，针对打印机、调制解调器和电信应用进行了优化。它保证能以高达230kbps的数据速率运行，与用于个人计算机通信的常用软件兼容。IDD和ISS的电源电流小于500μA，ICC的电源电流小于1mA。 MAX1406在引脚和功能上与行业标准的MC145406兼容，因此现有设计可立即符合电磁兼容性（EMC）要求。MAX1406提供DIP和SO封装，以及可减少电路板空间的小型SSOP封装。 发射器是反相电平转换器，可将CMOS逻辑输入电平转换为±5V至±13.2V之间的EIA/TIA - 232电压，负载范围为3kΩ至7kΩ。MAX1406保证在3kΩ和1000pF的最坏负载情况下数据速率可达230kbps，与PC到PC的通信软件兼容。 当电源关闭时，MAX1406输出允许驱动至±15V。发射器输入没有内部上拉电阻。将未使用的输入连接到GND或VCC。 接收器输入对RS - 232信号进行反相并转换为CMOS逻辑输出电平。MAX1406具有650mV的迟滞。接收器输出在GND和VCC之间摆动。 与所有美信（Maxim）器件一样，所有引脚都集成了静电放电（ESD）保护结构，以防止在处理和组装过程中遇到的ESD。MAX1406驱动器输出和接收器输入在正常运行时具有额外的防静电保护。美信的工程师开发了先进的结构，可保护这些引脚免受±15kV ESD的损坏。在ESD事件发生后，MAX1406可继续工作而不会发生闩锁。

• 增强的ESD保护：±15kV人体模型、±8kV IEC1000 - 4 - 2接触放电、±15kV IEC1000 - 4 - 2气隙放电
• ESD事件期间无闩锁
• 16引脚SSOP或SO封装
• 保证230kbps的数据速率
• 直插式引脚排列
• 与MC145406引脚兼容

• 电信
• 调制解调器
• 打印机
• 仪器
• 符合IEC1000 - 4 - 2标准的设备
