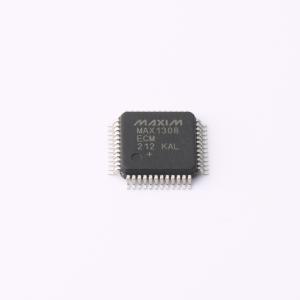

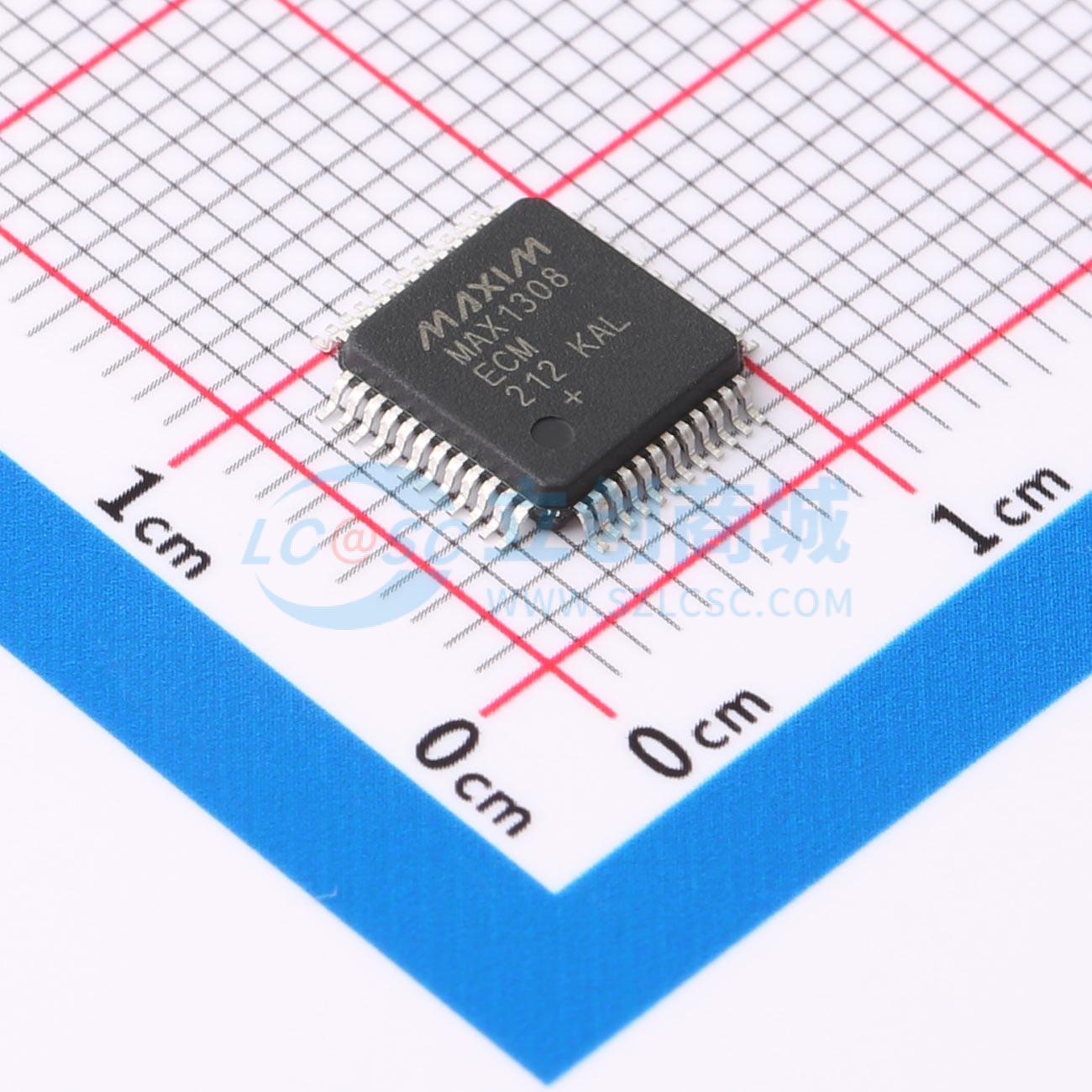

温馨提醒：图片仅供参考，商品以实物为准

MAX1308ECM+

8/4/2通道，12位，同步采样ADC，具有±10V、±5V和0至+5V模拟输入范围

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1308ECM+
商品编号: C7459856
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.19克(g)

商品参数

商品概述

MAX1304–MAX1306/MAX1308–MAX1310/MAX1312–MAX1314 12位模数转换器（ADC）提供8个、4个或2个独立输入通道。独立的跟踪保持（T/H）电路可为每个通道提供同步采样。MAX1304/MAX1305/MAX1306提供0至+5V的输入范围，输入具有±6V的容错能力。MAX1308/MAX1309/MAX1310提供±5V的输入范围，输入具有±16.5V的容错能力。MAX1312/MAX1313/MAX1314具有±10V的输入范围，输入具有±16.5V的容错能力。这些ADC在0.9μs内可转换两个通道，在1.98μs内最多可转换8个通道，8通道时每个通道的吞吐量为456ksps。其他特性包括20MHz的T/H输入带宽、内部时钟、内部（+2.5V）或外部（+2.0V至+3.0V）基准以及节能模式。一个20MHz、12位的双向并行数据总线可提供转换结果，并接受可单独激活每个通道的数字输入。所有器件的模拟电源电压范围为+4.75V至+5.25V，数字电源电压范围为+2.7V至+5.25V，在满负荷工作时总电源电流消耗为57mA。每个器件采用48引脚、7mm×7mm的LQFP封装，工作温度范围为扩展的-40°C至+85°C。

商品特性

最多8通道同步采样
8ns孔径延迟
通道间T/H匹配误差为100ps
宽输入范围
- 0至+5V（MAX1304/MAX1305/MAX1306）
- -5V至+5V（MAX1308/MAX1309/MAX1310）
- -10V至+10V（MAX1312/MAX1313/MAX1314）
快速转换时间
- 单通道0.72μs
- 双通道0.9μs
- 四通道1.26μs
- 八通道1.98μs
高吞吐量
- 单通道时每通道1075ksps
- 双通道时每通道901ksps
- 四通道时每通道680ksps
- 八通道时每通道456ksps
积分非线性（INL）±1 LSB，微分非线性（DNL）±0.9 LSB（最大值）
无杂散动态范围（SFDR）84dBc，总谐波失真（THD）-86dBc，信纳比（SINAD）71dB，输入信号频率（tIN）=500kHz，输入信号电平为0.4dBFS
12位、20MHz并行接口
内部或外部时钟
+2.5V内部基准或+2.0V至+3.0V外部基准
+5V模拟电源，+3V至+5V数字电源
模拟电源电流55mA
数字电源电流1.3mA
关断和节能模式
48引脚LQFP封装（7mm×7mm尺寸）

应用领域

正弦/余弦位置编码器
多相电机控制
多相电源监控
电网同步
功率因数监测
振动和波形分析

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(250个/托盘，最小起订量 1000 个)

个

起订量：1000 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	456kHz
	通道数	8
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	并行
	差分输入	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
