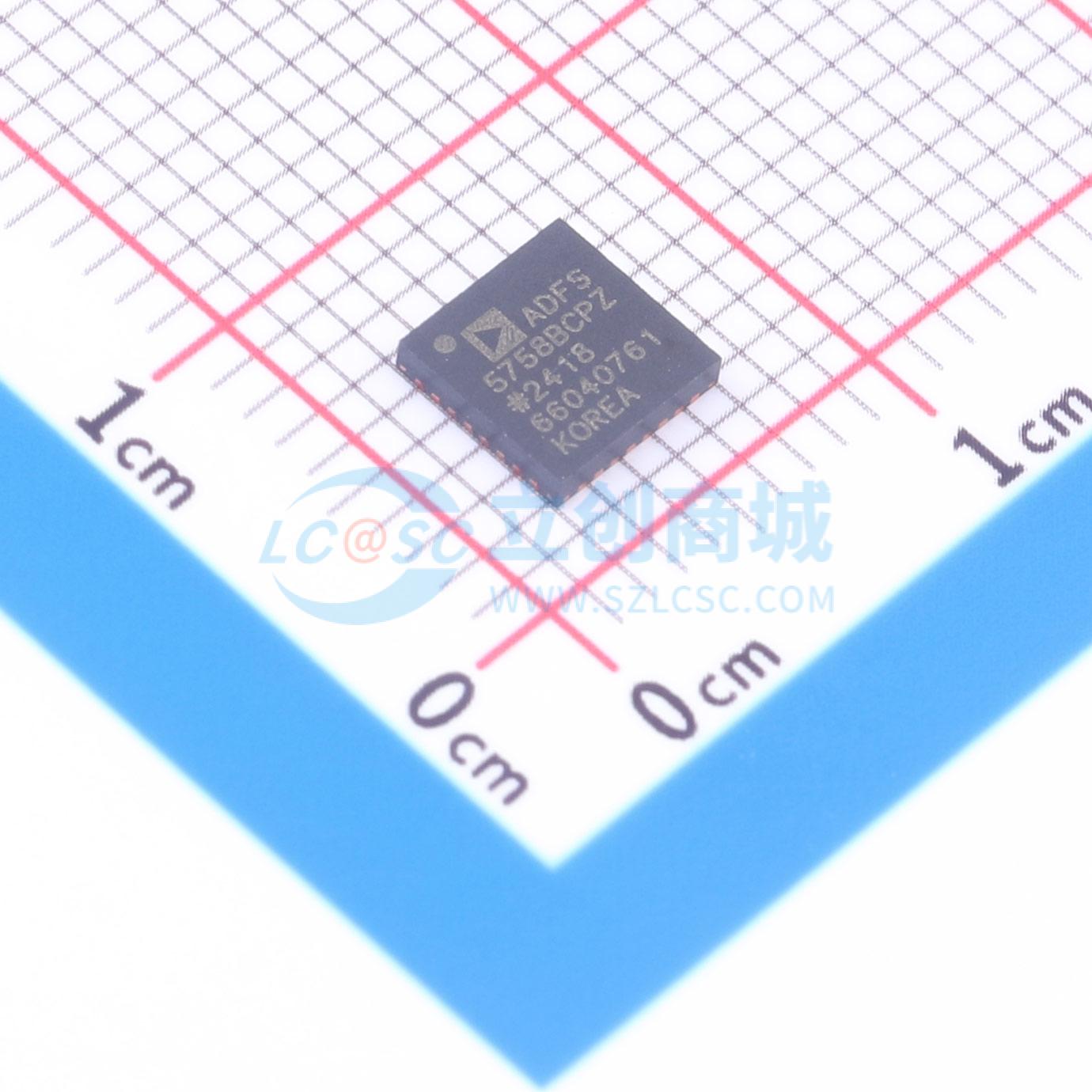

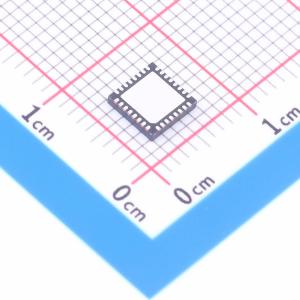

温馨提醒：图片仅供参考，商品以实物为准
ADFS5758BCPZ
16位电流/电压输出数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADFS5758 是一款单通道、16 位、电流/电压输出数模转换器（DAC）。该器件的单极性电流输出通过了功能安全认证，是系统能力达到 SC3 的完全合规产品，根据 IEC 61508 标准，可用于安全完整性等级（SIL）最高达 2 的安全相关应用。这种设计使得单个 ADFS5758 可用于非冗余配置以实现 SIL 2级安全。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADFS5758BCPZ
- 商品编号
- C7459124
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.143493克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 4.95V~27V | |
| 稳定时间 | 15us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 50MHz |
商品概述
ADFS5758是一款单通道、16位、电流/电压输出数模转换器（DAC）。该器件的单极性电流输出通过了功能安全认证，是系统能力达到SC3的完全合规产品，根据IEC 61508标准，可用于最高SIL 2级的安全相关应用。这种设计使得单个ADFS5758可用于实现非冗余配置的SIL 2级安全要求。ADFS5758的安全状态为开路/高阻抗。 ADFS5758是一款单通道、电压和电流输出的数模转换器（DAC），其电源电压范围为：AVSS引脚最低-33 V，AVDD1引脚最高+33 V，两电源轨之间的最大工作电压为60 V。片上动态电源控制（DPC）可将封装功耗降至最低，这是通过使用降压型直流-直流转换器将VIOUT输出驱动电路的电源电压（VDPC+）从4.95 V调节至27 V实现的，该转换器经过优化，可将片上功耗降至最低。CHART引脚可将HART信号耦合到电流输出端。 该器件采用通用的4线串行外设接口（SPI），时钟速率最高可达50 MHz，与标准SPI、QSPI、MICROWIRE、DSP和微控制器接口标准兼容。该接口还具备可选的SPI循环冗余校验（CRC）和窗口看门狗定时器。与前代产品相比，ADFS5758的诊断功能有所改进，例如集成了独立的12位诊断模数转换器（ADC），可对内部和外部节点进行数字化处理。
商品特性
- 经TÜV莱茵认证，单极性电流输出符合SIL 2/SC3功能安全标准，文件编号968/FSP 2055.00/20
- 单端子可提供电流/电压输出
- 电流输出范围：0 mA至20 mA、4 mA至20 mA、0 mA至±4 mA、±20 mA、±24 mA、−1 mA至+22 mA
- 电压输出范围（有20%过量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
- 先进的片上诊断功能
- 12位ADC可作为独立监测功能，验证输出和精度
- 片上基准源
- 用于热管理的DPC
- 用户可编程失调和增益
- 坚固的架构，包括输出故障保护
- 符合EMC测试标准：IEC 61000-4-6传导抗扰度（10 V，A类）、IEC 61000-4-3辐射抗扰度（20 V/m，A类）、IEC 61000-4-2静电放电（±6 kV接触，B类）、IEC 61000-4-4电快速瞬变（EFT）（±4 kV，B类）、IEC 61000-4-5浪涌（±6 kV，B类）、CISPR 11辐射发射（B类）
- 32引脚、5 mm×5 mm LFCSP封装
- 工作温度范围：-40℃至+105℃
应用领域
- 过程控制
- 执行器控制
- 通道隔离模拟输出
- 可编程逻辑控制器（PLC）和分布式控制系统（DCS）应用
- HART网络连接
