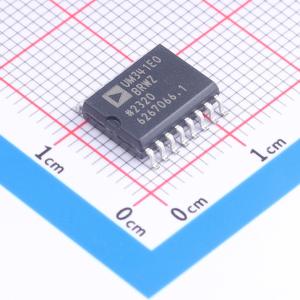

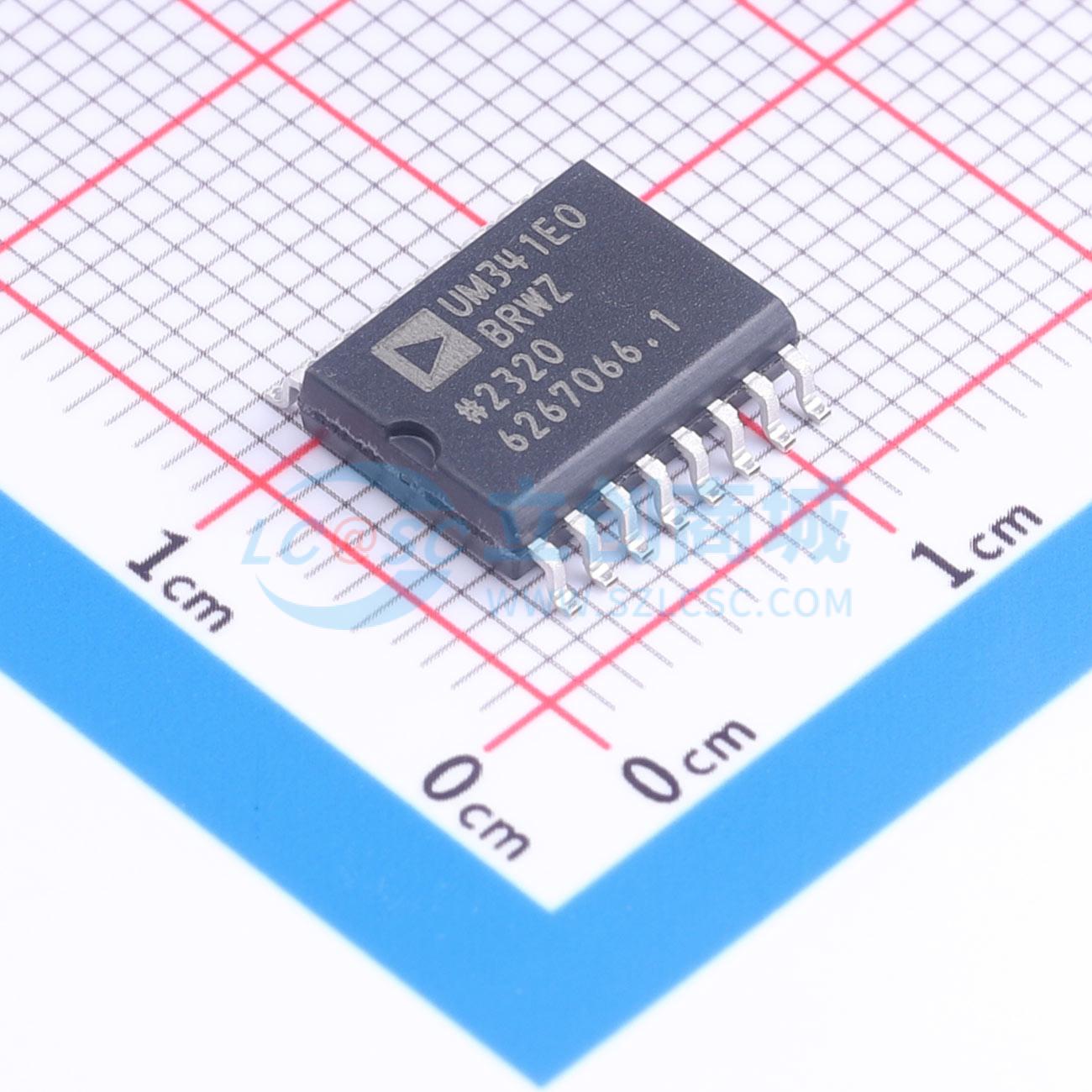

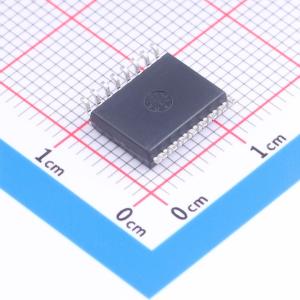

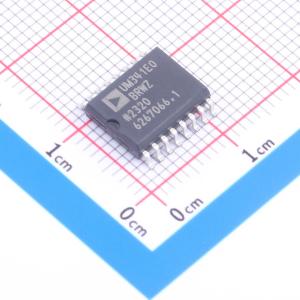

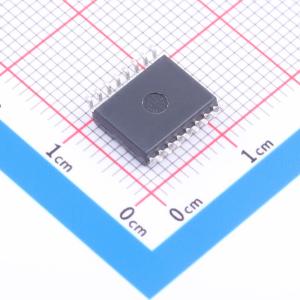

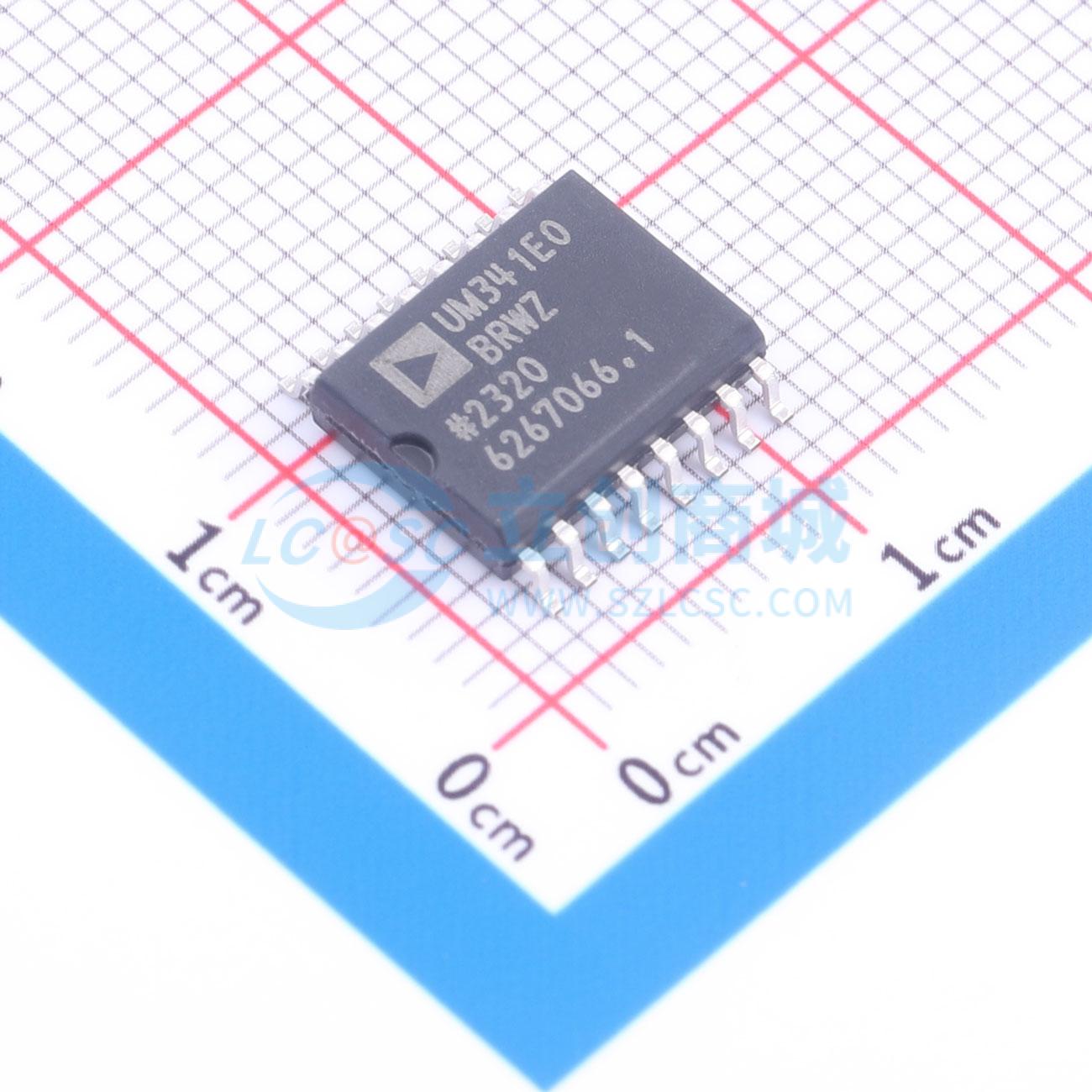

温馨提醒：图片仅供参考，商品以实物为准
ADUM341E0BRWZ-RL
5.7 kV rms 四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道数字隔离器结合高速互补金属氧化物半导体（CMOS）和背靠背单片空心变压器技术，这些隔离组件提供出色的性能特性，并在5 Mbps时满足CISPR 32/EN 55032 B类限制。在5V工作电压下，最大传播延迟为10 ns，脉冲宽度失真小于3 ns。通道匹配紧密，最大为3.0 ns。数据通道独立，有多种配置可供选择，耐受电压额定值为5.7 kV rms。器件两侧的电源电压范围为2.25 V至5.5 V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。有两种不同的故障安全选项，当未施加输入电源时，输出会转变为预定状态。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM341E0BRWZ-RL
- 商品编号
- C7459148
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.402788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5700 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 180kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 传播延迟(tpd) | 6.2ns |
商品特性
- 高共模瞬态抗扰度：典型值180 kV/µs
- 高抗辐射和传导噪声能力
- 低传播延迟：5 V工作时典型值6.2 ns（最大10 ns）
- 低动态功耗，1 Mbps时每通道<1.65 mA
- 2.25 V至5.5 V电平转换
- 5 V工作时最大保证数据速率为150 Mbps
- 高温工作：125℃
- 安全和法规认证：
- UL认证：根据UL 1577，1分钟内5700 V rms
- VDE合格证书（待定）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01 ⇒ V₀RM = 1173 V峰值
- 10,000 V峰值增强型浪涌隔离电压
- 根据IEC 62368-1和IEC 61010-1的CSA认证（待定）
- 根据EN 62368-1的TÜV Süd认证（待定）
- 根据GB4943.1-2022的CQC认证（待定）
- 隔离栅间±8 kV IEC 61000-4-2 ESD保护
- 输入/输出引脚±5 kV HBM ESD保护
- 故障安全高（E1）或低（E0）选项
- 16引脚、符合RoHS标准的SOIC封装
- 向后兼容：
- ADuM1400/ADuM1401/ADuM1402
- ADuM2400/ADuM2401/ADuM2402
- ADuM140E/ADuM141E/ADuM142E
- ADuM240E/ADuM241E/ADuM242E
- 汽车应用AEC-Q100认证
应用领域
- 串行外设接口（SPI）数据转换器隔离
- RS-485和带灵活数据率的控制器局域网络（CAN FD）工业现场总线隔离
- PWM控制器信号隔离
- 通用多通道隔离
