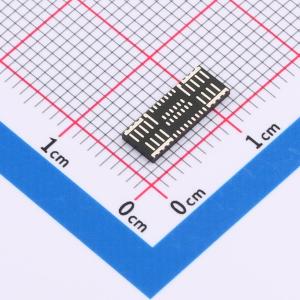

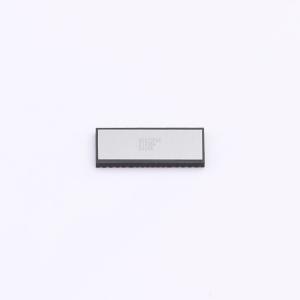

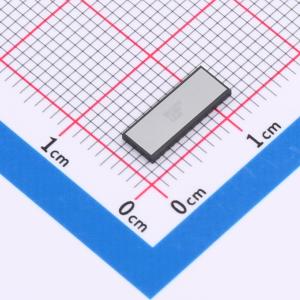

MAX20796GFB+T

双相可扩展集成电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20796是一款高效、双相可扩展集成电压调节器,支持4.5V至16V的输入电压范围,最大负载电流为60A,输出电压范围为0.5V至5.5V。该芯片支持PMBus接口,适用于服务器、通信和网络设备。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20796GFB+T
商品编号: C7454658
商品封装: FC2QFN-35(4x10.5)
包装方式: 编带
商品毛重: 0.54克(g)

商品参数

商品概述

MAX20796提供一款完全集成的高效两相开关稳压器，适用于工作电压为4.5V至16V、最大负载高达60A或使用可选的第三相外部功率级时高达90A的应用。输出电压范围可配置为0.5V至5.5V，但占空比会有一些限制。该开关稳压器采用固定频率控制方案，为服务器和电信应用提供了极为紧凑、快速且精确的电源输送解决方案。集成线性稳压器支持单电源工作。为进一步提高系统效率和热性能，可使用外部3.3V电源或FET来生成核心电源。关键系统参数通过外部电阻进行配置，包括软启动时间选择、输出电压、开关频率、PMBus地址、过流跳闸点和环路控制参数。该器件可使用耦合电感或分立电感工作。耦合电感技术以最少数量的输入和输出电容实现高性能，提供同类最佳的解决方案成本。 MAX20796具备故障保护和报告功能。内置的正负过流和过温保护确保了坚固耐用的设计。输入欠压锁定功能在输入电压超出规格时关闭器件。如果输出电压超出可编程范围，将停止调节。PGOOD引脚提供输出信号，表明输出电压在范围内且系统正在调节。 MAX20796采用35引脚、4mm×10.5mm的FC2QFN封装，非常适合用于网络和通信终端设备。该器件还有MAX20796A型号可供选择，它针对1V、800kHz应用进行了预配置，并启用了LEAD_LAG功能。

商品特性

峰值效率92%；在VIN = 12V、VOUT = 1V时满载效率90%
工作输入电压范围4.5V至16V
输出电压范围0.5V至5.5V
输出启动电压引脚绑定范围0.5V至5.0V，采用直接反馈
集成环路补偿
支持耦合电感和分立电感
符合PMBus修订版1.3接口标准
支持外部功率级以增加功率容量
内部线性稳压器允许单电源电压工作
可选外部LDO FET以增强热性能
引脚绑定可配置的工作参数：
- 32个PMBus地址
- 输出电压
- 开关频率
- 过流保护（OCP）阈值
- 软启动时间
- 环路补偿
支持非易失性PMBus命令存储（可进行五次写入）
仅支持连续导通模式工作
集成精确的电流和温度感应
单调启动和关断，支持预偏置启动（两相）
快速峰值和平均过流保护
RESTORE输入引脚可重置输出电压
工作结温范围：-40℃至+125℃
封装：35引脚、4mm×10.5mm、0.5mm间距，FC2QFN

应用领域

负载点电压调节器
通信、网络、服务器和存储设备
微处理器芯片组
内存VDDQ
I/O和辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	500mV~5.5V
	输出电流	60A
	开关频率	200kHz~799kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
