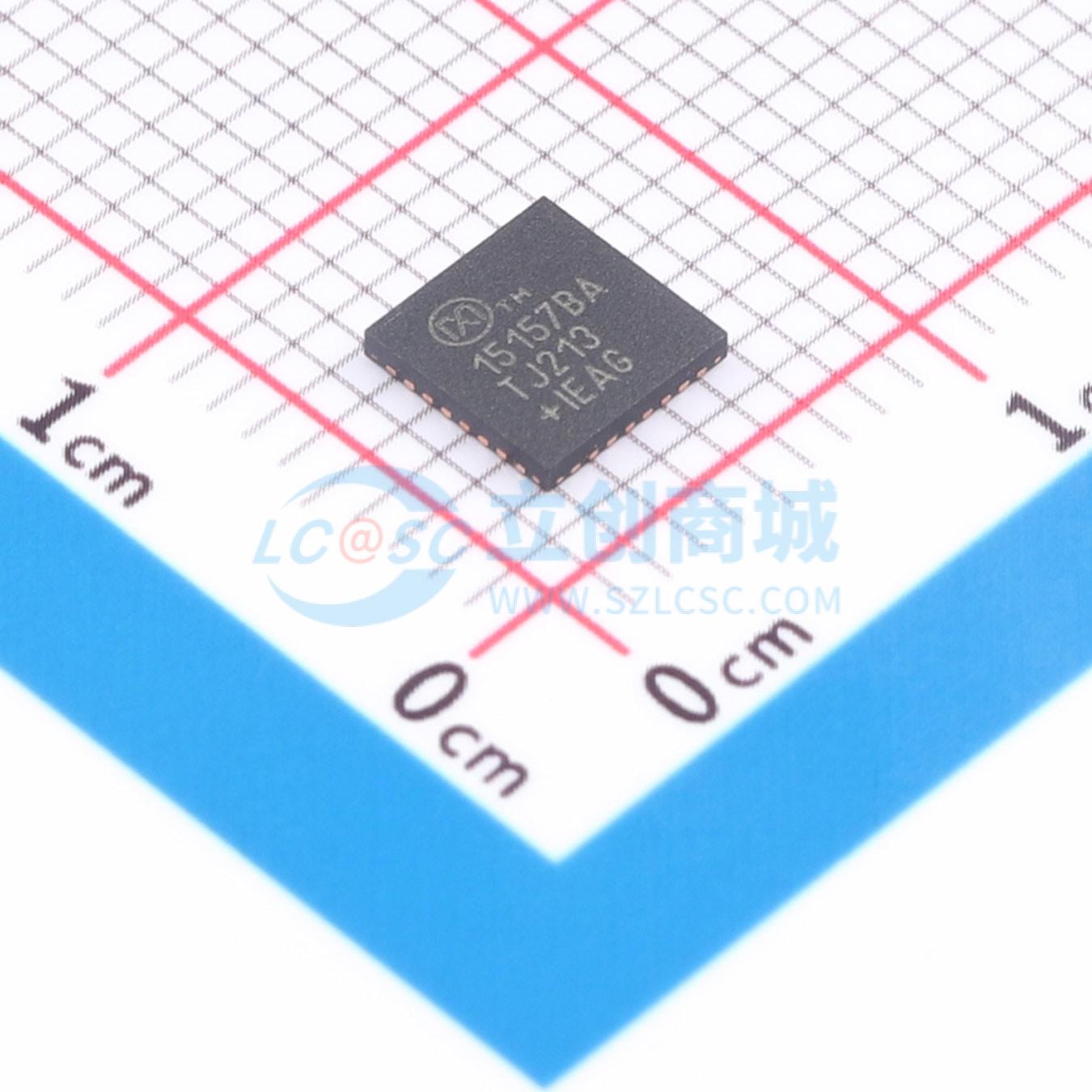

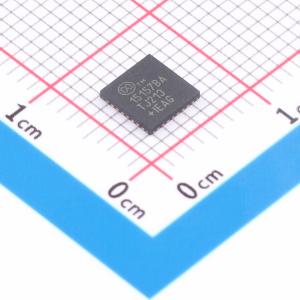

MAX15157BATJ+T

具备精确电流报告功能的60V电流模式降压控制器

描述: MAX15157B 属于 MAX15157 系列四开关升降压控制器。MAX15157B 以半桥降压配置驱动两个外部 MOSFET。输出电压可通过 1V 至 2.2V 参考输入（REFIN）动态设置，以支持模块化设计
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX15157BATJ+T
商品编号: C7455937
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.161152克(g)

商品参数

商品概述

MAX15157B属于MAX15157系列四开关降压-升压控制器。MAX15157B以半桥降压配置驱动两个外部MOSFET。通过1V至2.2V参考输入（REFIN）可动态设置输出电压，以支持模块化设计。开关频率可通过设置内部振荡器频率的外部电阻进行控制，也可通过将稳压器与外部时钟同步来控制。该器件设计支持120kHz至1MHz的开关频率。控制器设有专用的欠压锁定引脚（UVLO）和精确的使能输入阈值，以实现灵活的电源时序配置。控制器还具备多个故障保护电路，可防止过流（OCP）、输出过压（OVP）、输入欠压锁定和热关断。 MAX15157B具有可调的内部补偿斜坡。该器件集成了精确的电流检测放大器，可通过模拟输出（IMON）报告输出电流。该器件支持单相或多相（最多四相）操作。该器件与MAX15157引脚兼容，采用5mm x 5mm、32引脚TQFN封装，支持-40℃至+125℃的结温范围。

商品特性

宽工作范围缩短开发时间
8V至60V输入电压范围
3V至56V输出电压范围
120kHz至1MHz开关频率范围
-40℃至+125℃温度范围
集成化设计减小设计尺寸
用于偏置电源生成的内部LDO
同步输入
电流监测输出
强大的故障保护功能提高质量并简化系统设计
可调输入欠压锁定
平均和逐周期过流保护
输入欠压故障保护
多级过压保护
热关断
可调斜率补偿
多相支持
小型5mm x 5mm、32引脚TQFN封装，引脚间距0.5mm

应用领域

通信
工业汽车

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	8V~60V
	输出电压	3V~56V
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	950uA
	开关管(内置/外置)	外置
	输出类型	可调
