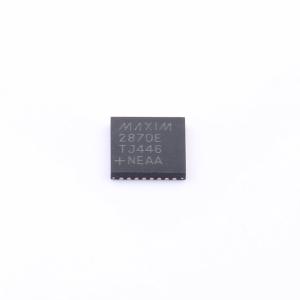

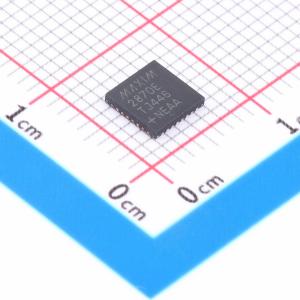

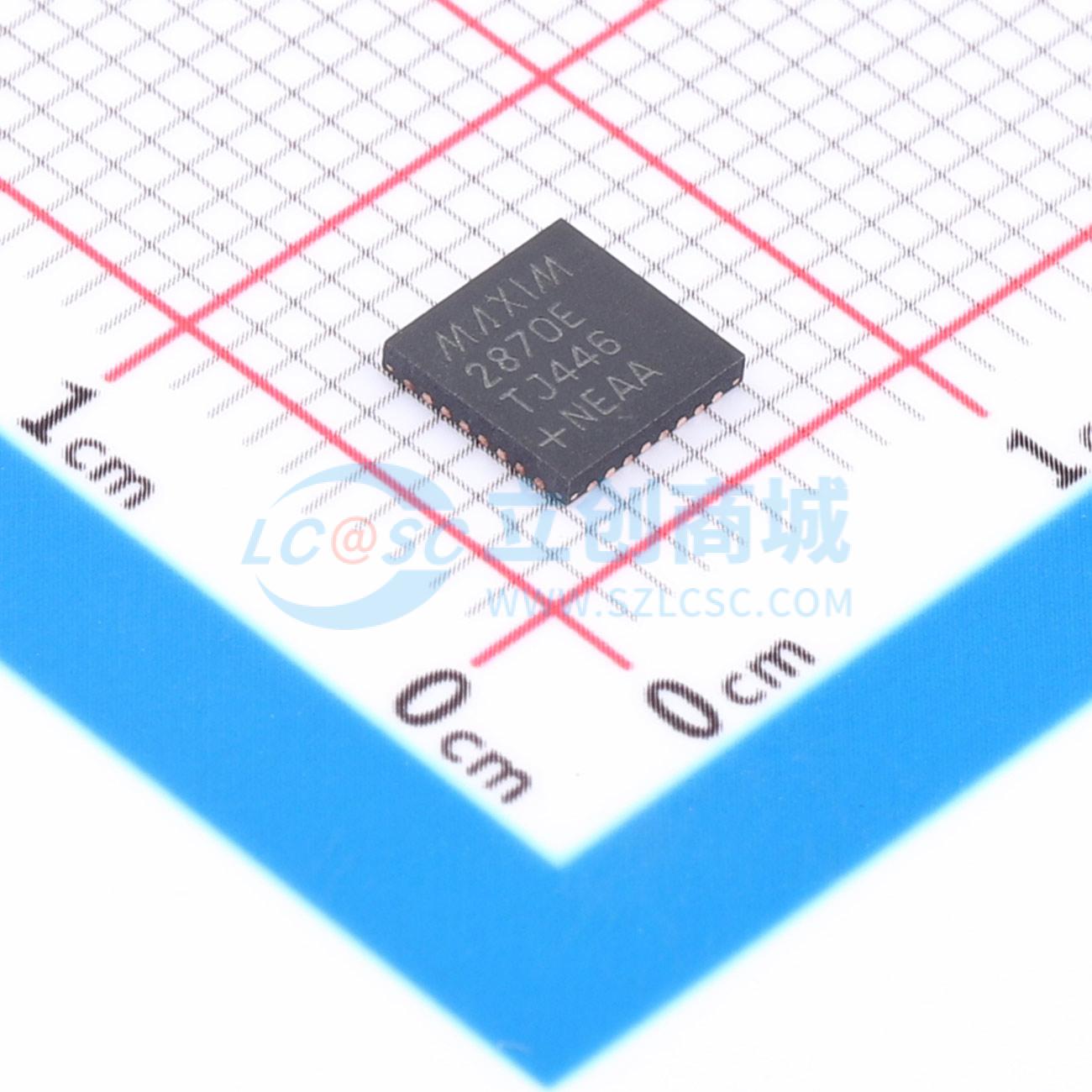

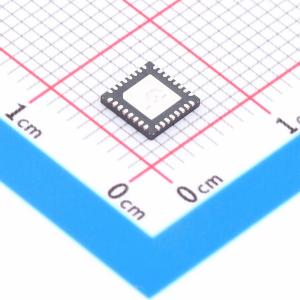

MAX2870ETJ+T

23.5MHz至6000MHz小数/整数N合成器/压控振荡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超宽带锁相环 (PLL)，集成了压控振荡器 (VCO)，能够在整数N和分数N模式下工作。与外部参考振荡器和环路滤波器结合使用时，是一款高性能频率合成器，能够合成23.5MHz至6.0GHz的频率，同时保持出色的相位噪声和杂散性能。超宽频率范围通过多个集成VCO实现，覆盖3000MHz至6000MHz，并配备1至128的输出分频器。该器件还提供双差分输出驱动器，可独立编程以提供 -4dBm至 +5dBm的输出功率
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2870ETJ+T
商品编号: C7454677
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.255克(g)

商品参数

商品概述

MAX2870是一款超宽带锁相环（PLL），集成了压控振荡器（VCO），能够在整数N和分数N两种模式下工作。当与外部参考振荡器和环路滤波器配合使用时，MAX2870成为一款高性能频率合成器，可合成23.5MHz至6.0GHz的频率，同时保持出色的相位噪声和杂散性能。借助多个覆盖3000MHz至6000MHz的集成VCO以及1至128的输出分频器，实现了超宽频率范围。该器件还提供双差分输出驱动器，可独立编程以提供-4dBm至+5dBm的输出功率。两个输出均可通过软件或硬件控制静音。 MAX2870通过4线串行接口进行控制，与1.8V控制逻辑兼容。该器件采用无铅、符合RoHS标准的5mm×5mm、32引脚TQFN封装，工作温度范围扩展至-40℃至+85℃。

商品特性

整数和分数N模式
手动或自动VCO选择
3000MHz至6000MHz基波VCO输出
用于扩展频率范围的二进制缓冲器/分频器：1/2/4/8/16/32/64/128
23.5MHz至6000MHz高性能相位-频率检测器（PFD）：整数N模式下为105MHz；分数N模式下为50MHz
参考频率高达200MHz
采用+3.0V至+3.6V电源供电
双可编程输出：-4dBm至+5dBm
模拟和数字锁定检测指示器
硬件和软件关断控制
与1.8V控制逻辑兼容

应用领域

无线基础设施
PMAR/LMAR/公共
测试与测量
安全无线电
卫星通信
时钟生成
无线局域网/有线电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF其它IC和模块
	应用领域	通用
	功能	小数；整数N频率合成器/VCO

	属性	参数值
	频率	23.5MHz~6GHz
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
