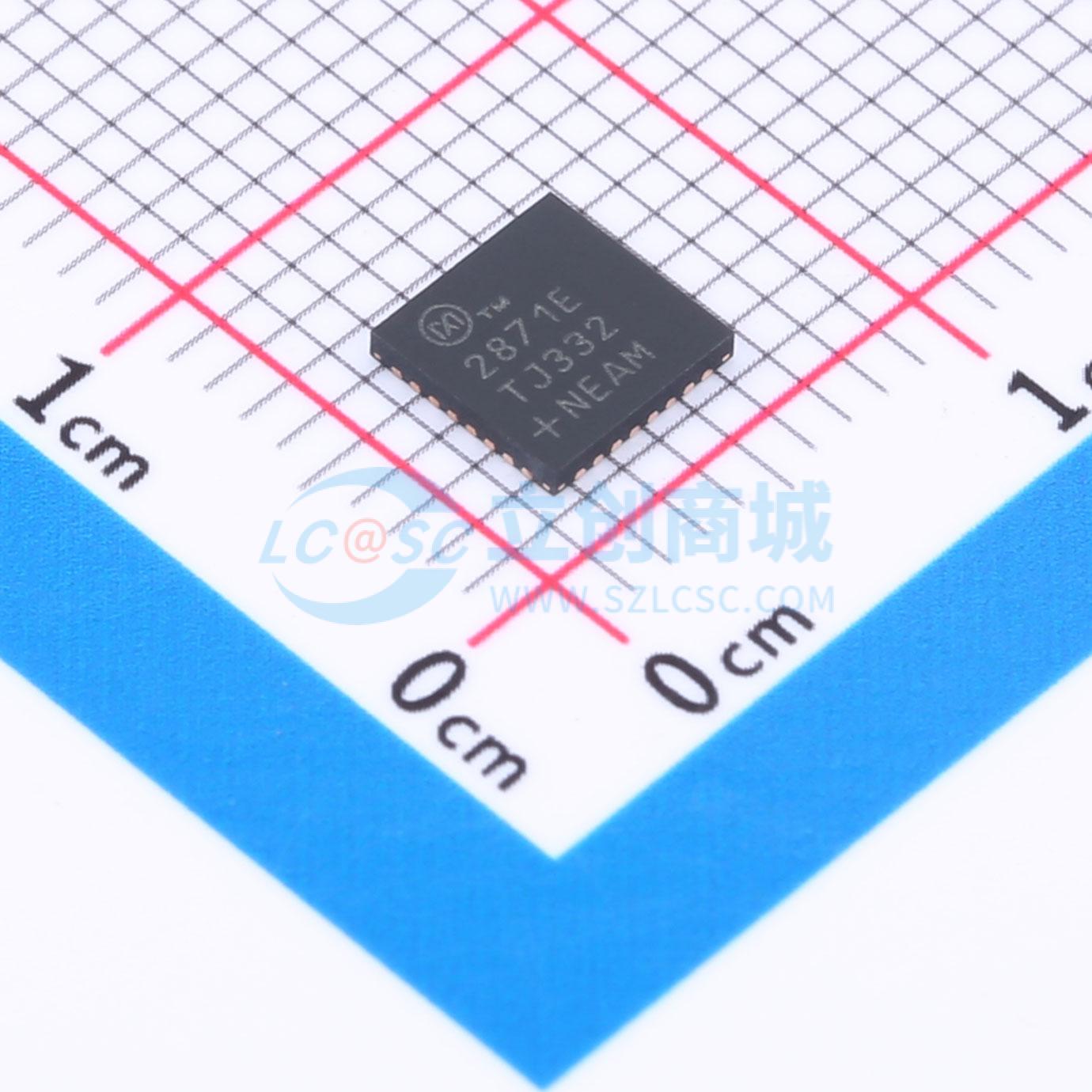

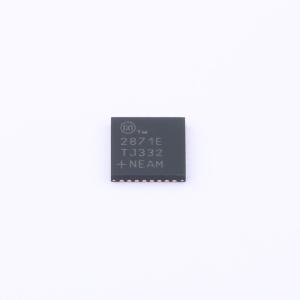

MAX2871ETJ+T

23.5MHz至6000MHz分数/整数N合成器/压控振荡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超宽带锁相环 (PLL)，集成了压控振荡器 (VCO)，能够在整数 N 和分数 N 模式下工作。与外部参考振荡器和环路滤波器结合使用时，是一款高性能频率合成器，能够合成 23.5MHz 至 6.0GHz 的频率，同时保持出色的相位噪声和杂散性能。超宽频率范围借助多个覆盖 3000MHz 至 6000MHz 的集成 VCO 和 1 至 128 的输出分频器实现。该器件还提供双差分输出驱动器，可独立编程以提供 -1dBm 至 +8dBm 的差分输出功率
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2871ETJ+T
商品编号: C7458627
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.096667克(g)

商品概述

MAX2871是一款超宽带锁相环（PLL），集成了压控振荡器（VCO），能够在整数N和分数N模式下工作。当与外部参考振荡器和环路滤波器配合使用时，MAX2871成为高性能频率合成器，可合成23.5MHz至6.0GHz的频率，同时保持出色的相位噪声和杂散性能。借助多个覆盖3000MHz至6000MHz的集成VCO以及1至128的输出分频器，实现了超宽频率范围。该器件还提供双差分输出驱动器，可独立编程以提供-1dBm至+8dBm的差分输出功率。两个输出均可通过软件或硬件控制静音。 MAX2871通过4线串行接口进行控制，与1.8V控制逻辑兼容。该器件采用无铅、符合RoHS标准的5mm×5mm、32引脚TQFN封装，工作温度范围扩展至-40℃至+85℃。 MAX2871具有改进的功能集和更好的整体相位噪声，并且在引脚和软件方面与MAX2870完全兼容。

商品特性

输出二进制缓冲器/分频器可扩展频率范围
分频比为1/2/4/8/16/32/64/128
频率范围23.5MHz至6000MHz
高性能相位-频率检测器（PFD）和参考频率可降低频谱噪声
PFD频率高达140MHz
参考频率高达210MHz
-230dBc/Hz的低归一化带内相位噪声可降低系统噪声基底
手动/自动VCO选择支持快速切换
输出相位复位和调整功能可实现多个合成器的同步
带7位ADC的片上温度传感器可确保最佳VCO选择
减少周期滑动和快速锁定功能可提高精度和捕获时间
在整个温度范围内保持VCO锁定，实现无杂散操作
双差分可编程输出可最大程度提高使用灵活性

应用领域

无线基础设施
时钟生成
测试与测量
微波无线电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	RF其它IC和模块
	应用领域	通用
	功能	VCO

	属性	参数值
	频率	23.5MHz~6GHz
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
