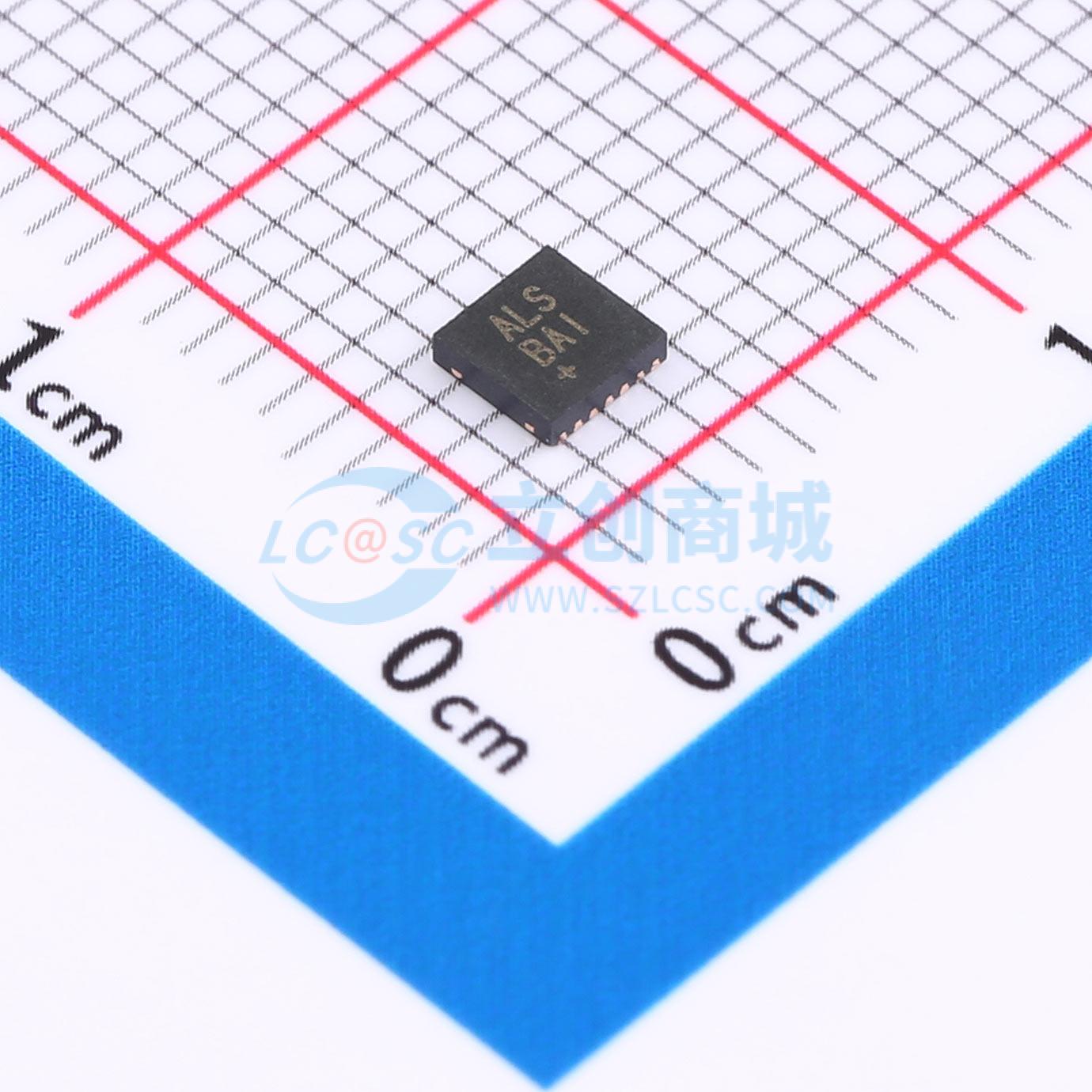

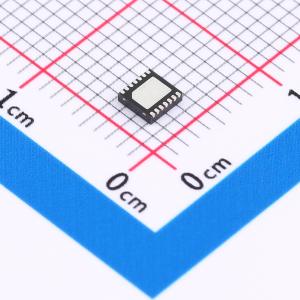

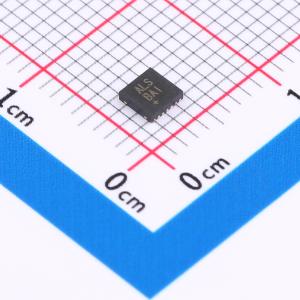

温馨提醒：图片仅供参考，商品以实物为准

MAX38886ATD+

描述: MAX38886是一款存储电容或电容组备用稳压器，旨在利用同一个电感器，在可逆降压和升压操作中，实现存储元件与系统电源轨之间的高效功率传输。当主电源存在且高于系统最低电源电压时，稳压器以降压模式工作，以最高500mA的峰值电感电流为存储元件充电。存储元件充电完成后，电路仅消耗2.5μA电流，同时使超级电容器或其他存储元件保持就绪状态
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX38886ATD+
商品编号: C7454704
商品封装: TDFN-14(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

MAX38886是一款存储电容或电容组备用稳压器，旨在使用同一个电感器，在可逆的降压和升压操作中，实现存储元件与系统电源轨之间的高效功率传输。当主电源存在且电压高于系统最低电源电压时，稳压器以降压模式工作，以最高500mA的峰值电感电流为存储元件充电。存储元件充电完成后，电路仅消耗2.5μA电流，同时使超级电容或其他存储元件保持就绪状态。当主电源断开时，稳压器以升压模式工作，防止系统电压降至最低工作电压以下，以最高2.5A的峰值电感电流使存储元件放电。 MAX38886可通过外部编程设置存储元件（如超级电容）的最低和最高电压、系统最低电压以及最大充电和放电电流。内部DC - DC转换器仅需一个1μH的电感器。 MAX38886是一款灵活的存储电容或电容组备用稳压器，能在存储元件和系统电源轨之间高效传输功率。当主电源存在且电压高于系统最低电源电压时，稳压器以充电模式工作，以最高500mA的峰值电感电流为存储元件充电。当主电源断开时，稳压器防止系统电压降至最低工作电压以下，通过以最高2.5A的峰值电感电流使存储元件放电来提升VSYS电压。要使备用模式正常工作，需确保超级电容充电至2.7V。在备用模式下，MAX38886采用固定导通时间、限流的脉冲频率调制（PFM）控制方案。首次施加VSYS时，需确保超级电容充电至2.7V以激活备用模式。外部引脚可实现广泛的系统和存储元件（如超级电容）电压设置，以及充电和放电峰值电感电流设置。

商品特性

系统输出电压2.5V至5V
电容电压范围最高4.5V
峰值电感放电电流最高2.5A
电压和电流阈值可编程
阈值精度±2%
充电或放电效率最高达95%
就绪状态静态电流2.5μA
解决方案尺寸小
3mm x 3mm x 0.75mm TDFN封装

应用领域

手持式工业设备
便携式计算机
可拆卸电池的便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.5V~5V
	静态电流(Iq)	5uA
	能量效率	95%
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	升降压
	PFM模式	支持
	输出电流(Iout)	2.5A
