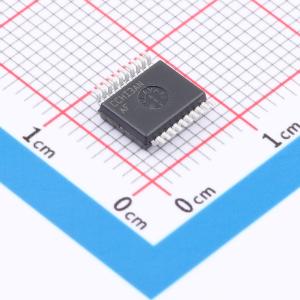

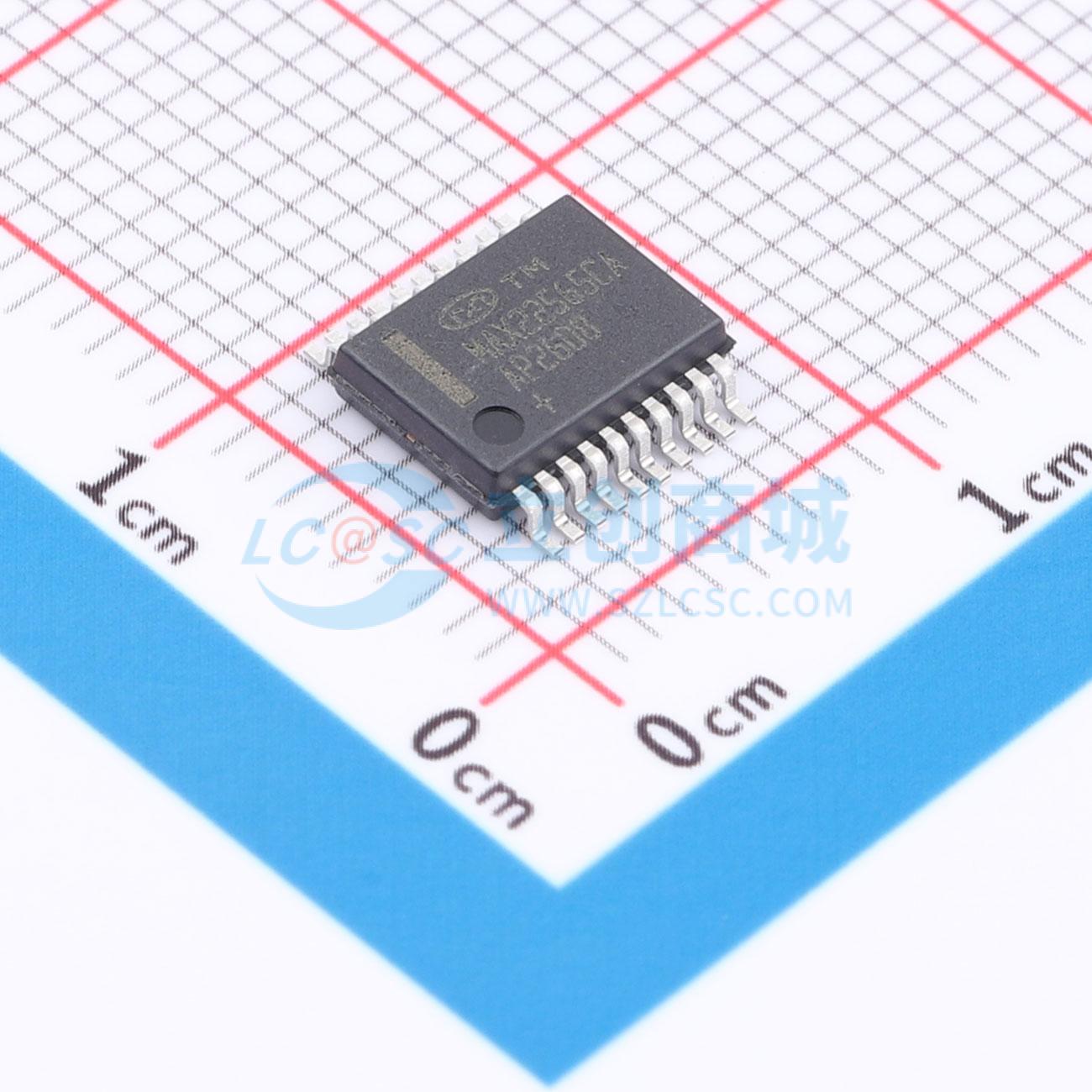

温馨提醒：图片仅供参考，商品以实物为准

MAX22565CAAP+

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22565CAAP+
商品编号: C7454669
商品封装: SSOP-20
包装方式: 管装
商品毛重: 1.6克(g)

商品参数

商品概述

MAX22563 - MAX22566是一系列6通道、增强型、高速、低功耗数字隔离器，采用了ADI公司的专有工艺技术。所有器件都具备增强型隔离功能，耐受电压为3.75kV（RMS），持续60秒。汽车级和通用型器件的工作环境温度范围为 - 40°C至 + 125°C。这些器件可在不同电源域的电路之间传输数字信号，在1Mbps（1.8V电源）下，每通道功耗低至0.71mW。低功耗特性可降低系统功耗、提高可靠性并实现紧凑设计。器件的数据速率最高可达25Mbps或200Mbps，用户可选择默认高电平或默认低电平输出。其传播延迟和时钟抖动较低，可减少系统延迟。每侧独立的1.71V至5.5V电源也使这些器件适合用作电平转换器。

商品特性

/V器件符合AEC - Q100标准
数字信号增强型电流隔离
采用20引脚SSOP封装，爬电距离和电气间隙为5.5mm
耐受3.75kV（RMS）电压60秒（VISO）
持续耐受784V（RMS）电压（VIOWM）
在GNDA和GNDB之间，能承受1.2/50μs波形的±12.8kV浪涌
高共模瞬态抗扰度（典型值50kV/μs）
低功耗
在1Mbps、VDD = 1.8V时，每通道功耗0.71mW
在1Mbps、VDD = 3.3V时，每通道功耗1.34mW
在100Mbps、VDD = 1.8V时，每通道功耗3.21mW
低传播延迟和低抖动
最高数据速率可达200Mbps
在VDD = 3.3V时，典型传播延迟7ns
时钟抖动RMS典型值11.1ps
获得安全法规认证
符合UL1577的UL认证
符合CSA公告5A的cUL认证
VDE 0884 - 11增强型绝缘认证（待批准）

应用领域

汽车
混合动力电动汽车
充电器
电池管理系统
逆变器
工业
隔离SPI、RS - 232/422/485、CAN、数字I/O
现场总线通信
电机控制
医疗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	-
	反向通道数	-
	最大数据速率	200Mbps
	默认输出	-
	隔离电压(Vrms)	3750
	CMTI(kV/us)	50kV/us

	属性	参数值
	传播延迟(tpd)	7ns
	功能特性	-
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	工作温度	-40℃~+125℃
	通道数	6
