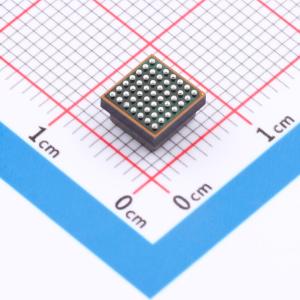

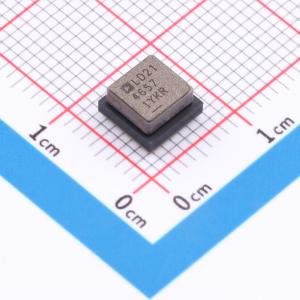

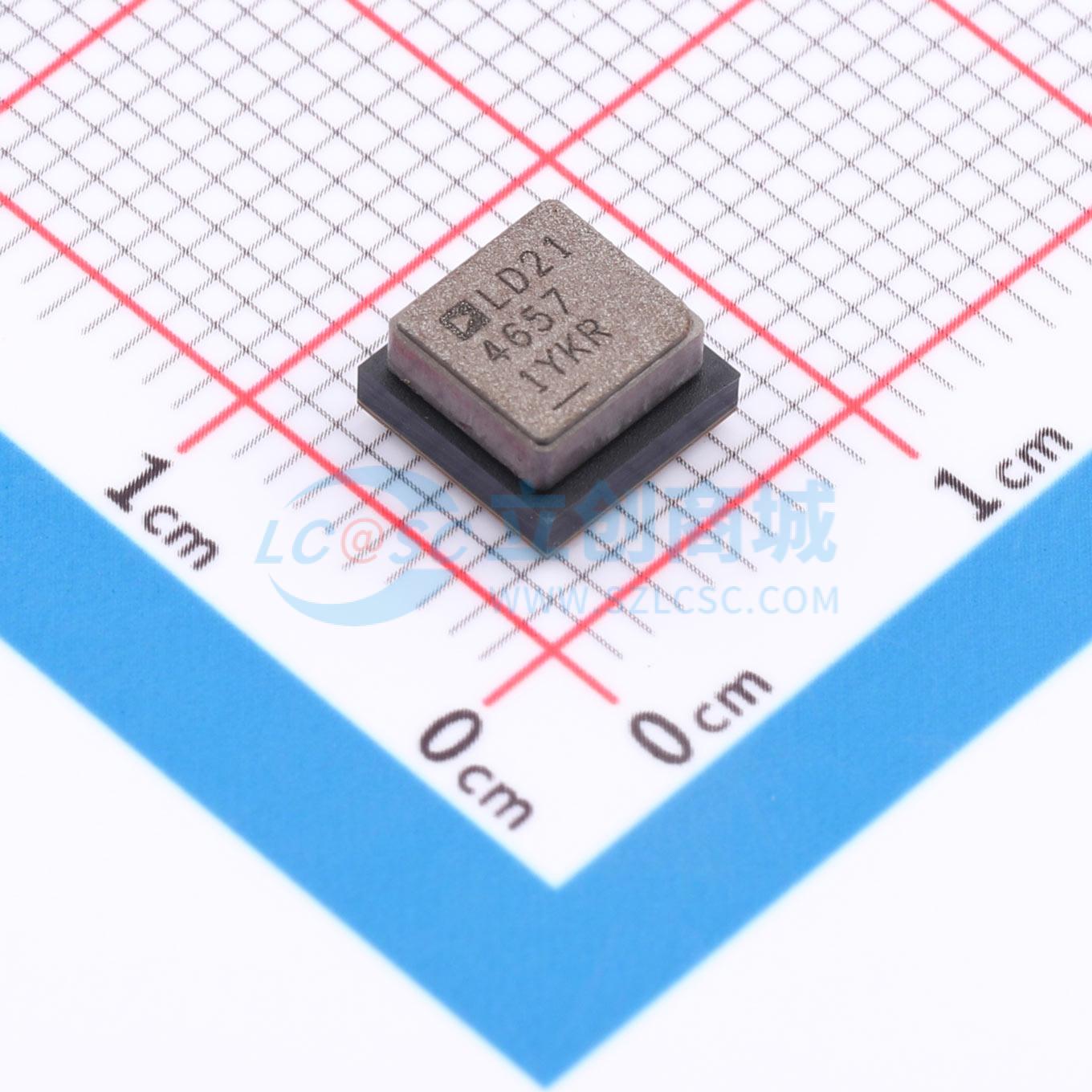

LTM4657EY#PBF
20VIN 8A 降压型 DC/DC uModule 稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTM4657是一款完整的8A降压开关模式μModule（微型模块）稳压器，采用6.25mm × 6.25mm × 3.87mm的小型BGA封装。该封装内包含开关控制器、功率FET、电感器和支持组件。LTM4657的输入电压范围为3.1V至20V，支持0.5V至5.5V的输出电压范围，可通过单个外部电阻设置。其高效设计可提供高达8A的连续输出电流，仅需大容量输入和输出电容器。LTM4657支持可选的不连续模式操作和输出电压跟踪，用于电源轨排序。其高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，同时不影响稳定性。故障保护功能包括过压、过流和过温保护。LTM4657提供含铅（SnPb）或符合RoHS标准的端子镀层。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4657EY#PBF
- 商品编号
- C7453952
- 商品封装
- BGA-49(6.2x6.2)
- 包装方式
- 托盘
- 商品毛重
- 2.80303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3.1V~20V | |
| 输出电压(Vout) | 500mV~5.5V | |
| 输出电压精度 | ±1.5% | |
| 输出电流(最大值) | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 5mVp-p | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 6.25mm | |
| 宽度 | 6.25mm | |
| 高度 | 3.87mm | |
| 功能特性 | 可编程软启动；可编程输出电压；动态电压调节；上电时序控制；过压保护；欠压保护；远端采样补偿；过流保护；外部时钟同步；过热保护 |
商品概述
LTM4657是一款完整的8A降压开关模式μModule（微型模块）稳压器，采用6.25mm × 6.25mm × 3.87mm的小型BGA封装。该封装内包含开关控制器、功率FET、电感器和支持组件。LTM4657的输入电压范围为3.1V至20V，支持0.5V至5.5V的输出电压范围，可通过单个外部电阻设置。其高效设计可提供高达8A的连续输出电流，仅需大容量输入和输出电容器。 LTM4657支持可选的不连续模式操作和输出电压跟踪，用于电源轨排序。其高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，同时不影响稳定性。 故障保护功能包括过压、过流和过温保护。 LTM4657提供含铅（SnPb）或符合RoHS标准的端子镀层。
商品特性
- 在<1cm²（单面PCB）或0.5cm²（双面PCB）内实现完整解决方案
- 6.25mm × 6.25mm × 3.87mm BGA封装
- 宽输入电压范围：3.1V至20V
- 输出电压0.5V至5.5V
- 8A直流输出电流
- 在线路、负载和温度变化范围内，最大总直流输出电压误差为±1.5%
- 差分远程感应放大器
- 电流模式控制，快速瞬态响应
- 外部频率同步
- 多个LTM4657多相并联均流
- 输出电压跟踪
- 可选不连续模式
- 电源正常指示
- 过压、过流和过温保护
- 引脚与LTM4626（12A）和LTM4638（15A）兼容
应用领域
- 电信、数据通信、网络和工业设备
- 医疗诊断设备
- 数据存储机架单元和卡
- 测试和调试系统
