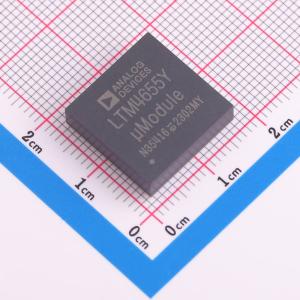

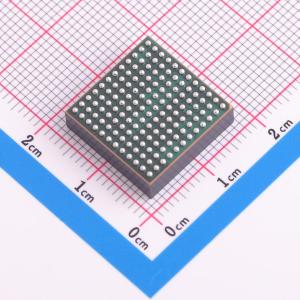

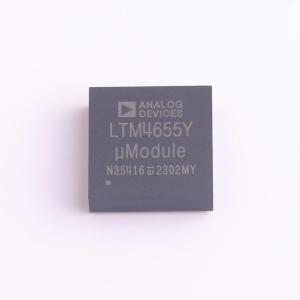

温馨提醒：图片仅供参考，商品以实物为准
LTM4655IY#PBF
EN55022B合规40V双4A或单8A降压或反相uModule稳压器
- 描述
- LTM4655是一款超低噪声的40V、双4A或单8A DC/DC μModule稳压器，设计用于满足EN55022辐射发射要求。其通道完全独立、可并联，并且能够提供正极性或负极性的输出。通过添加标准滤波元件可以满足传导发射要求。该封装内包括开关控制器、功率MOSFET、电感器、滤波器和支持组件。一个5V、25mA LDO和时钟发生器可以实现电源开关阶段的相位交错，以改善EMC性能。LTM4655可以从3.1V至40V的输入电压调节正VOUTn电压在0.5V到26.5V之间。LTM4655可以从最大输入范围3.6V至40V调节负VOUTn电压在-0.5V到-26.5V之间，其中从VINn到VOUTn的跨度不得超过40V。支持的开关频率范围为250kHz至3MHz。LTM4655采用16mm x 16mm x 5.01mm BGA封装，端子表面处理符合SnPb或RoHS标准。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4655IY#PBF
- 商品编号
- C7454467
- 商品封装
- BGA-144(16x16)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 3.1V~40V；3.6V~40V | |
| 输出电压精度 | ±1.67% | |
| 输出电压(Vout) | 500mV~26.5V；-26.5V~-500mV | |
| 输出电流(最大值) | 4A；8A | |
| 静态电流(Iq) | 16uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.95MHz | |
| 纹波噪声 | 2mVp-p | |
| 特性 | 过流保护；过热保护 | |
| 长度 | 16mm | |
| 宽度 | 16mm | |
| 高度 | 5.01mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM4655是一款超低噪声的40V、双4A或单8A DC/DC μModule稳压器，设计用于满足EN55022辐射发射要求。其通道完全独立、可并联，并且能够提供正极性或负极性的输出。通过添加标准滤波元件可以满足传导发射要求。该封装内包括开关控制器、功率MOSFET、电感器、滤波器和支持组件。一个5V、25mA LDO和时钟发生器可以实现电源开关阶段的相位交错，以改善EMC性能。
LTM4655可以从3.1V至40V的输入电压调节正VOUTn电压在0.5V到26.5V之间。LTM4655可以从最大输入范围3.6V至40V调节负VOUTn电压在-0.5V到-26.5V之间，其中从VINn到VOUTn的跨度不得超过40V。支持的开关频率范围为250kHz至3MHz。
LTM4655采用16mm x 16mm x 5.01mm BGA封装，端子表面处理符合SnPb或RoHS标准。
应用领域
- 自动化测试和测量
- 工业控制系统
- 视频、成像和仪器仪表
