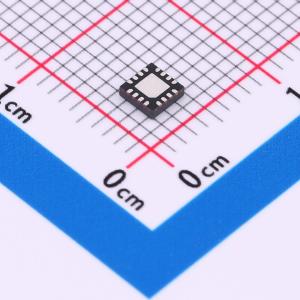

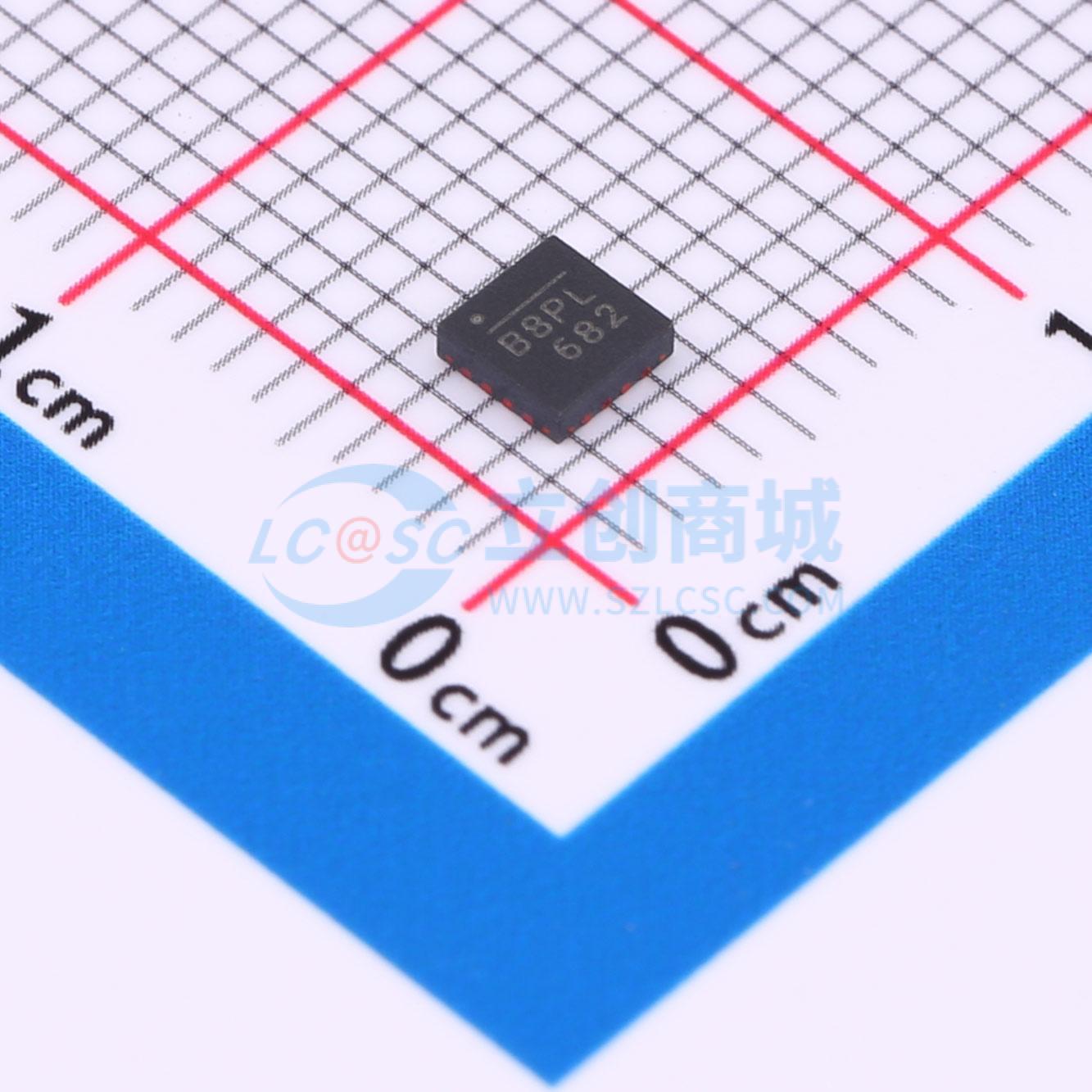

MP1530DQ-LF-Z

三输出升压转换器及线性稳压器

SMT扩展库PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出12V~24V方案，MP1530 是一款三输出升压转换器和线性稳压器,专为 TFT LCD 面板设计。它集成了一个固定的频率升压转换器和两个正负线性稳压器。输入电压范围为 2.7V 至 5.5V,最大开关电流限制为 2.8A,支持高达 22V 的升压输出。正线性稳压器和负线性稳压器分别提供 20mA 的输出电流。该器件采用 16 引脚 QFN (3x3mm) 或 TSSOP 封装。
品牌名称: MPS(芯源)
商品型号: MP1530DQ-LF-Z
商品编号: C7453967
商品封装: QFN-16(3X3)
包装方式: 编带
商品毛重: 0.06克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

MP1530将一个三路输出升压转换器与线性稳压器相结合，提供完整的DC/DC解决方案。它旨在由稳压3.3V或5V电源为TFT LCD面板供电。该器件集成了一个1.4MHz固定频率升压转换器以及正负线性稳压器。升压转换器开关节点驱动两个电荷泵，为各自的线性稳压器供电。正、负线性稳压器输入分别可承受高达38V和低至 -20V的电压。单个开/关控制可启用所有3路输出。输出在启动时进行内部排序，便于使用。内部软启动功能可防止启动时输入过载。逐周期电流限制可降低元件应力。 MP1530采用3x3mm、16引脚QFN封装或16引脚TSSOP封装。

商品特性

2.7至5.5V工作输入范围
2.8A开关电流限制
单封装内提供3路输出
升压转换器输出高达22V
正20mA线性稳压器
负20mA线性稳压器
250mΩ内部功率MOSFET开关
效率高达95%
1.4MHz固定频率
内部上电排序
可调软启动/故障定时器
逐周期过流保护
欠压锁定
就绪标志
16引脚QFN（3x3mm）或TSSOP封装

应用领域

TFT LCD显示器
便携式DVD播放器
平板电脑
汽车导航显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	2.8A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	3
	拓扑结构	升压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
