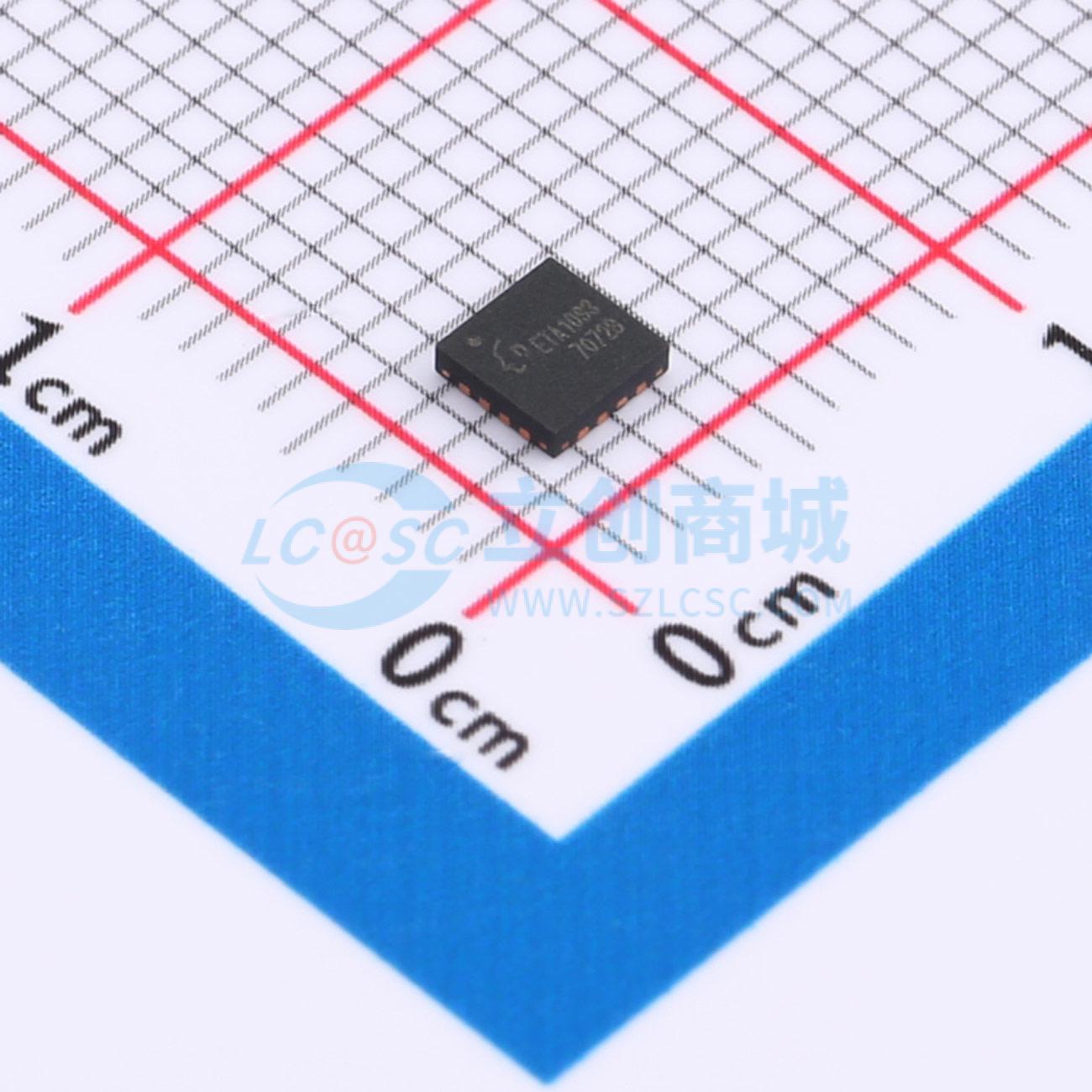

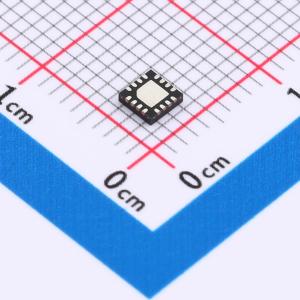

温馨提醒：图片仅供参考，商品以实物为准

ETA1093Q3Q

停产升压型 3A 3.6V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: ETA1093是一款高效率、高频率的同步升压转换器,能够提供高达3A的输出电流。该器件采用低Rdson功率MOSFET和内置同步整流器,效率可达97%,适用于对空间和温度有严格要求的应用,如移动电源和移动设备。
品牌名称: ETA(钰泰)
商品型号: ETA1093Q3Q
商品编号: C7435199
商品封装: QFN3x3-16
包装方式: 编带
商品毛重: 0.3克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

ETA1093是ETA Solutions的一款高效率、高频同步升压转换器，能够在3.6V输入下提供高达3A的5V输出电流。由于采用了低导通电阻的功率MOS管和内置同步整流器，其在5V/2.1A负载下的效率可高达93%。这大大减少了功率损耗并降低了IC上的热量，使其非常适合需要小板空间且对温度有严格要求的应用，如移动电源和移动设备。ETA1093还集成了ETA Solutions的True-Shutoff技术，可以防止过载和短路情况。所有这些功能都集成在一个小型QFN3x3-16封装中。以1MHz的开关频率工作时，可以使用较小的外部输入和输出电容及电感。

ETA1093采用强制PWM控制方案；因此，在任何负载条件下，开关频率都是固定的。这使得ETA1093非常适合对低频噪声敏感的系统，例如音频系统和通信系统。

商品特性

最高97%的能源转换效率
在5V输出、3.6V输入时，最高3A的输出电流
外部可调输出电压
关闭期间真正关断及输出短路保护
热关断
轻负载下强制PWM
QFN3x3-16封装
1MHz的开关频率
可使用小尺寸的外部输入和输出电容以及电感
任何负载下固定开关频率
非常适合需要小板空间并对温度有严格要求的应用
适用于充电宝和移动设备
高效率、高频同步升压转换器
低Rdson功率MOS和内置同步整流器
在5V/2.1A负载下，效率高达93%
最小化功耗并减少IC上的热量
True-Shutoff技术防止过载和短路情况
非常适合对低频噪声敏感的系统，如音频系统和通信系统

应用领域

移动电源
移动3G/4G Mi-Fi
移动手持蓝牙音乐播放器和扬声器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.6V
	输出电压	-
	输出电流	3A
	开关频率	700kHz~1.3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
