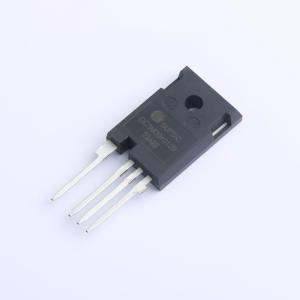

温馨提醒：图片仅供参考，商品以实物为准
GC3M0040120K
SUPSiC MOSFET 碳化硅场效应管
- 描述
- 特性：优化封装，带有独立的驱动器源极引脚。 高阻断电压，低导通电阻。 高速开关，低电容。 快速本征二极管，低反向恢复电荷（Qrr）。 无卤，符合RoHS标准。应用：太阳能逆变器。 电动汽车电机驱动
- 品牌名称
- SUPSiC(国晶微半导体)
- 商品型号
- GC3M0040120K
- 商品编号
- C7435054
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 8.933333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 66A | |
| 耗散功率(Pd) | 326W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.7V | |
| 栅极电荷量(Qg) | 164nC | |
| 输入电容(Ciss) | 2.9nF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -40℃~+175℃ | |
| 输出电容(Coss) | 103pF | |
| 导通电阻(RDS(on)) | 40mΩ@15V |
商品特性
- 采用带独立驱动源引脚的优化封装
- 具备高耐压与低导通电阻
- 实现高速开关与低电容
- 内置快速本征二极管，反向恢复电荷低
- 无卤素，符合RoHS标准
应用领域
- 太阳能逆变器
- 电动汽车电机驱动
- 高压DC/DC转换器
- 开关模式电源
- 负载开关
