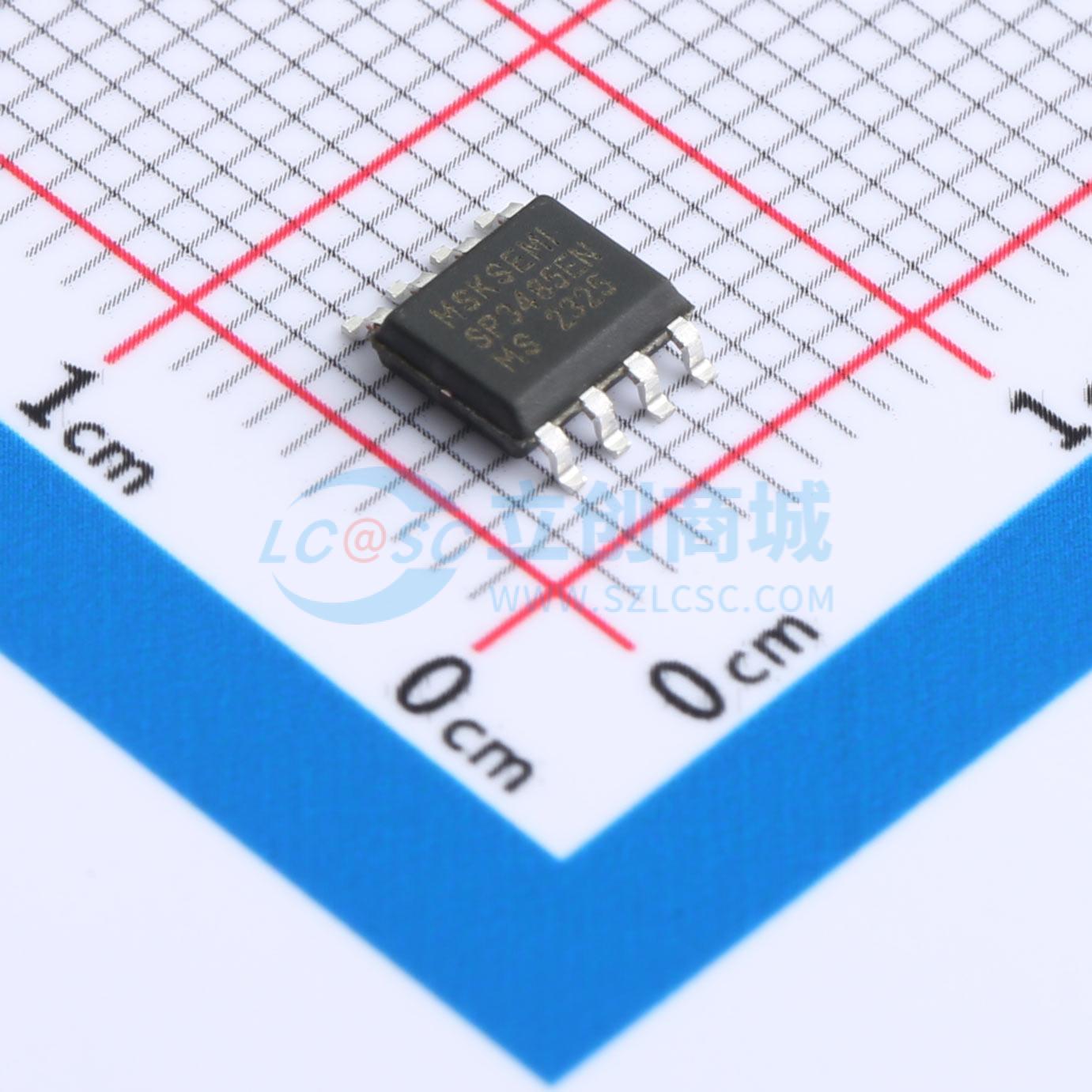

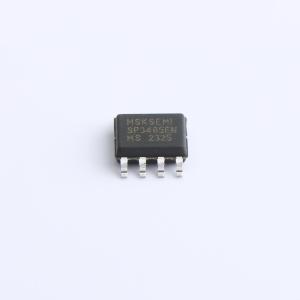

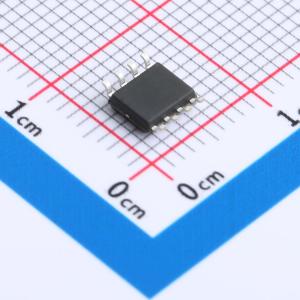

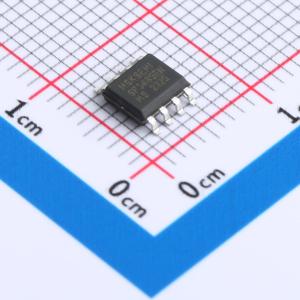

SP3485EN-MS
SP3485E 产品规格书
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3485E是一款半双工高速收发器，具有3.0V~5.5V宽电源范围，总线端口ESD保护能力大于15kV HBM，总线直流耐压大于±15V，用于RS-485/RS-422通信。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SP3485EN-MS
- 商品编号
- C7434269
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 12Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 通讯模式 | 半双工 |
商品概述
SP3485E 是一款 RS-485 收发器，具有3.0V~5.5V宽电源电压范围，总线端口ESD保护能力超过15kV HBM，总线耐压范围为±15V，半双工，低功耗，并完全满足TIA/EIA-485标准的要求。SP3485E 包含一个驱动器和一个接收器，两者都可以独立启用和关闭。当两者都被禁用时，驱动器和接收器的输出均为高阻态。SP3485E 具有1/8负载，允许256个SP3485E收发器连接到同一通信总线上。它可以实现高达12Mbps的无误码数据传输。
应用领域
- 总线网络：SP3485E RS485收发器专为多点总线传输线路的双向数据通信而设计。这些设备也可作为线性中继器用于超过4000英尺长的电缆。为了减少反射，应在传输线路两端进行终端匹配，并使其特性阻抗相匹配，同时主线外的分支线长度应尽可能短。
- 串联网络：也称为菊花链拓扑结构，是RS485总线布线的标准和规范，并且是由TIA和其他组织推荐的RS485总线拓扑。其布线方式为主控设备与多个从控设备形成手拉手连接模式，手拉手模式没有分支。这种布线方式具有信号反射小、通信成功率高的优点。
