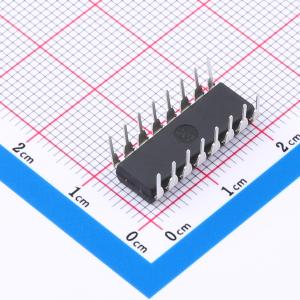

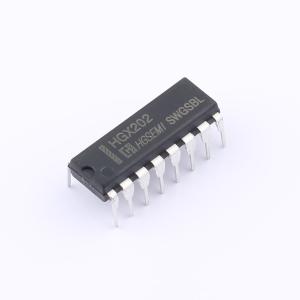

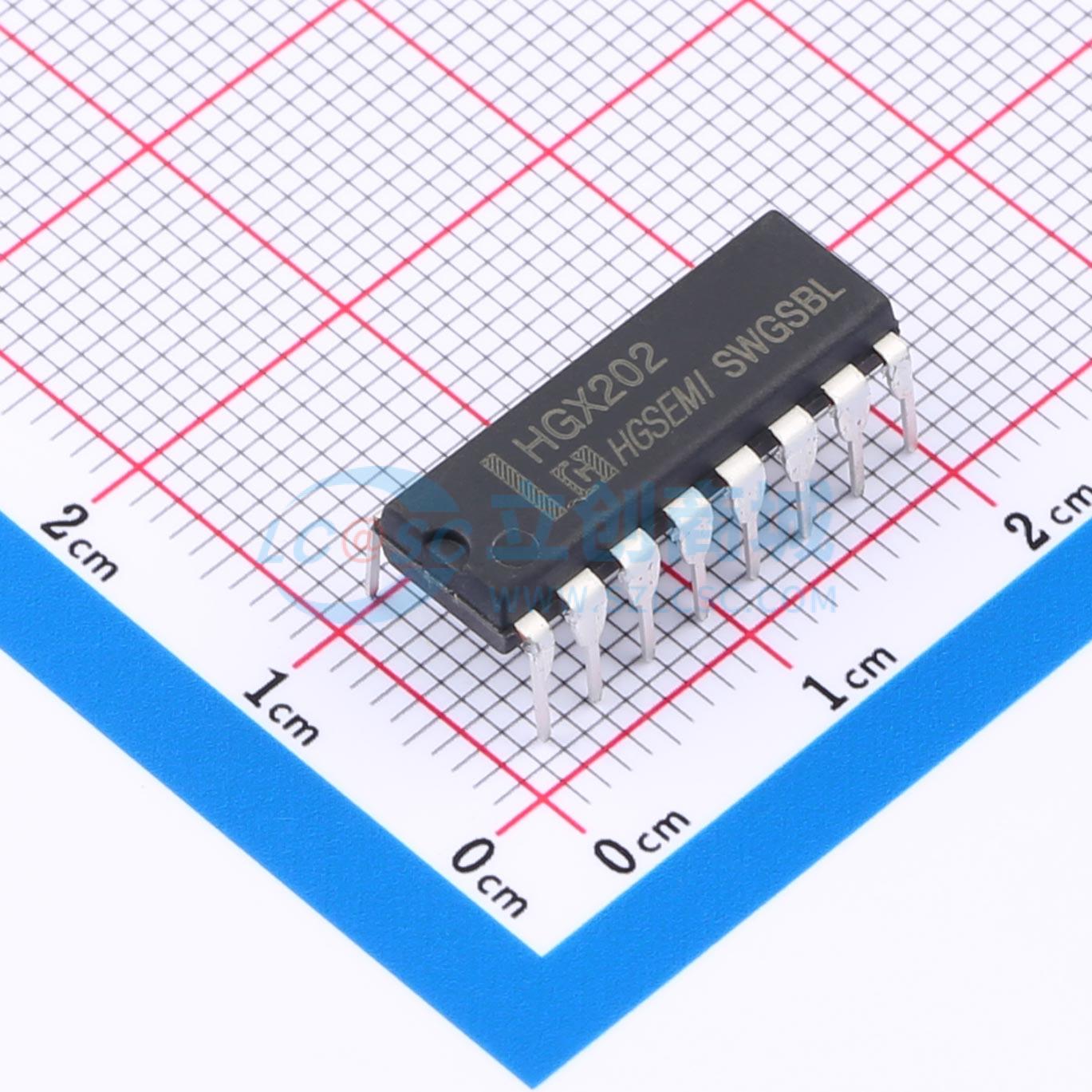

温馨提醒：图片仅供参考，商品以实物为准

HGX202EIN

具备±15 kV ESD保护功能的5 V双路RS-232线路驱动器/接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双RS-232线路驱动器/接收器
品牌名称: HGSEMI(华冠)
商品型号: HGX202EIN
商品编号: C7432172
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.6675克(g)

商品参数

商品概述

HGX202器件由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚对引脚（串口连接引脚，包括GND）具备±15kV的ESD保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用单一5V电源供电。该器件的数据信号传输速率最高可达120 kbit/s，驱动器输出压摆率最大为30V/μs。

商品特性

RS - 232总线引脚ESD保护：±15kV（人体模型）
满足或超越TIA/EIA - 232 - F和ITU v.28标准要求
采用5V VCC电源供电
最高工作速率达120 kbit/s
外部电容：4×0.1μF
闩锁性能：根据JESD 78标准II类，超过100mA

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
便携式电脑
掌上电脑
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	120Kbps

	属性	参数值
	工作电压	4.5V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	15mA
