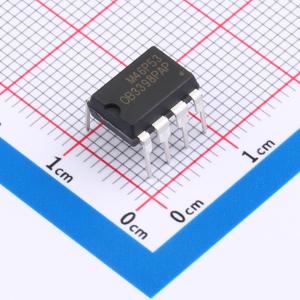

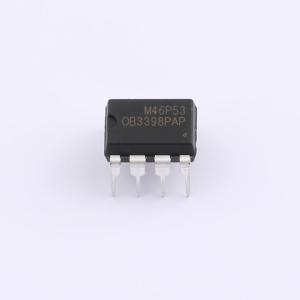

OB3398PAP
高精度离线式LED电源开关
- 描述
- 是一种初级侧调节离线式 LED 照明电源开关，可实现精确的 LED 电流。它通过消除次级侧反馈电路，显著简化了 LED 照明系统设计。集成了专有的恒压 (CV) 和恒流 (CC) 控制。LED 电流（CC 控制）可通过 CS 引脚处的电阻 Rs 进行外部调节。提供全面的保护功能，具有自动恢复特性，包括逐周期电流限制、VDD 钳位和欠压锁定 (UVLO)。采用 SOP7 或 DIP8 封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3398PAP
- 商品编号
- C7428765
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.89145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 103kHz | |
| 通道数 | - | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 90VAC~264VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
OB3398x 是一种初级侧调节的离线 LED 照明电源开关，可以实现精确的 LED 电流。通过消除次级侧反馈电路，它显著简化了 LED 照明系统的设计。集成了专有的恒压 (CV) 和恒流 (CC) 控制。可以通过 CS 引脚上的电阻 Rs 外部调整 LED 电流 (CC 控制)。OB3398x 提供了全面的保护功能，包括逐周期限流、VDD 钳位和 UVLO，并具有自动恢复功能。OB3398x 提供 SOP7 或 DIP8 封装。
特点：
- 在通用交流输入下高精度恒流调节
- 初级侧感应和调节，无需 TL431 和光耦合器
- 集成高压 MOSFET
- 带有两个变压器绕组的浮动 PSR 控制方案
- 可调恒流和输出功率设置
- 内置初级绕组电感补偿
- 内置前缘消隐 (LEB)
- 逐周期限流
- 具有迟滞的 VDD 欠压锁定 (UVLO)
- 锁存过温保护 (OTP)
- VDD 钳位
应用领域
- 低功耗交流/直流离线开关电源用于LED应用。
