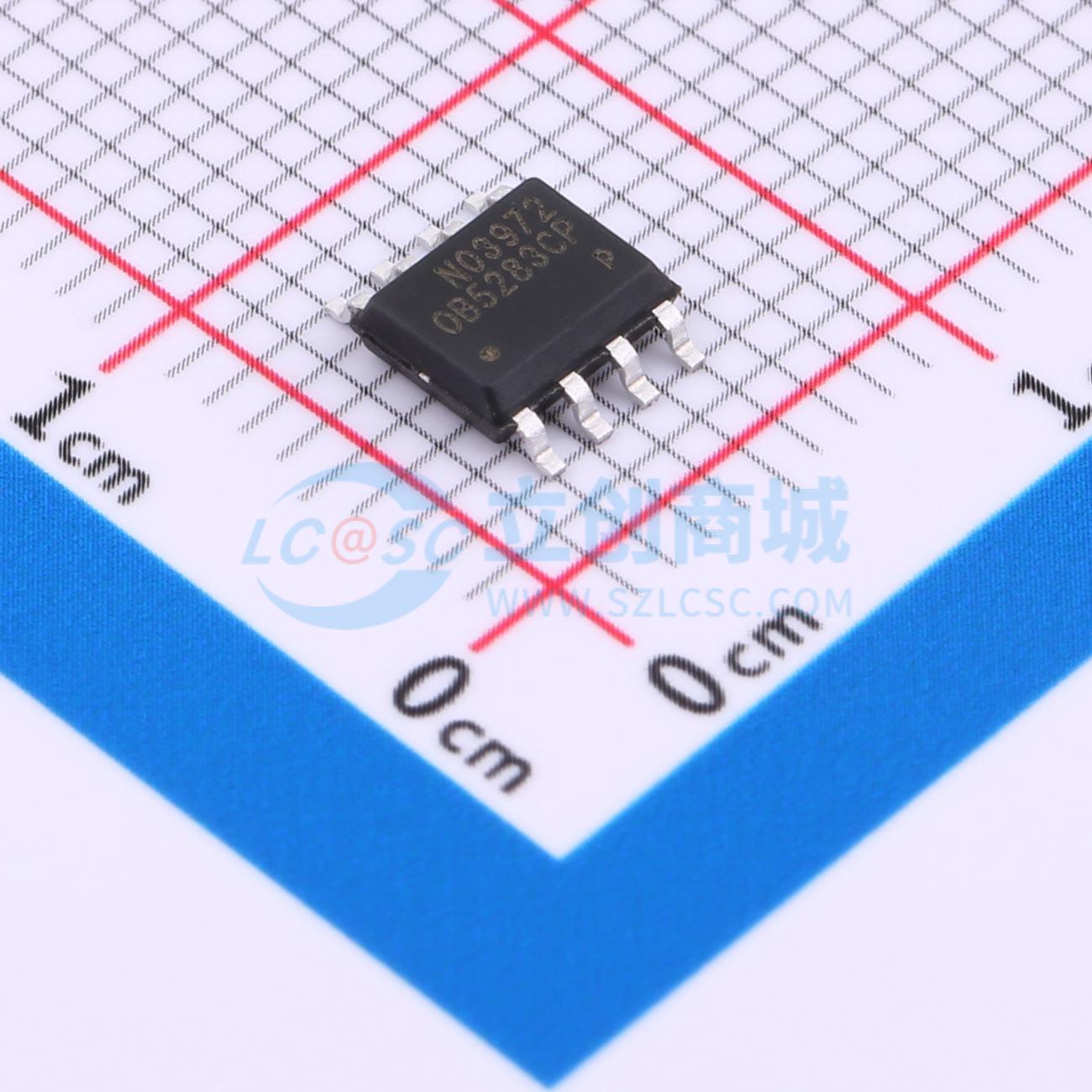

OB5283CPA
高压绿色模式带欠压保护的PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度集成的电流模式PWM控制IC，具有高压启动功能，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。控制器的HV引脚用于高压启动、交流关断检测和X电容电压放电，这种结构也允许进行欠压检测。在满载时，IC以固定频率（65KHz）模式运行。当负载变低时，它以具有谷底开关的绿色模式运行，以实现高功率转换效率
- 品牌名称
- OB(昂宝)
- 商品型号
- OB5283CPA
- 商品编号
- C7428782
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1948克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP)；高压快速启动；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | - | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
OB5283是一款高度集成的电流模式PWM控制IC，具备高压启动功能，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。该控制器的HV引脚用于高压启动、交流断电检测和X电容电压泄放，此结构也允许实现欠压检测。在满载时，IC以固定频率（65kHz）模式工作。当负载降低时，它以谷底开关的绿色模式工作，以实现高功率转换效率。当负载非常小时，IC工作在“扩展突发模式”以最小化待机功耗。因此，在整个负载范围内都能实现高转换效率。OB5283实现了高压启动，具有启动时间短和待机功耗低的特点。它提供全面的保护功能，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、输出和VDD过压保护。通过昂宝专有的频率抖动技术，实现了出色的EMI性能。工作期间，25kHz以下的音频能量被最小化以避免可闻噪声。OB5283采用SOP8封装。
商品特性
- 高压启动
- 上电软启动，降低MOSFET Vds应力
- 用于改善EMI的频率抖动
- 多模式操作：峰值负载时最高125kHz频率模式，满载时65kHz固定频率模式，绿色模式时谷底开关操作，轻载和空载时突发模式
- 无音频噪声操作
- 为峰值负载提供峰值功率输出
- 精确且可编程的输出过流保护
- 全面的保护覆盖：带滞回的VDD欠压锁定（UVLO），带自动恢复的逐周期过流保护（OCP），带自动恢复的过载保护（OLP），带锁存关断的过温保护（OTP），带锁存关断的VDD过压保护，带锁存关断的输出过压保护，带自动恢复的输出短路保护（SCP），带自动恢复的欠压保护，带锁存关断的输出二极管短路保护
- 智能交流断电检测，带X电容泄放功能
应用领域
- 电源适配器
- 开放式开关电源
- 峰值负载应用
