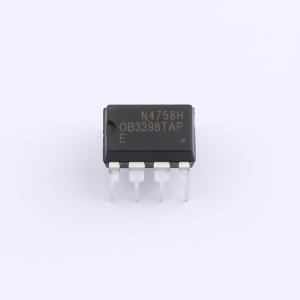

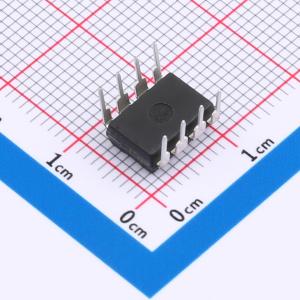

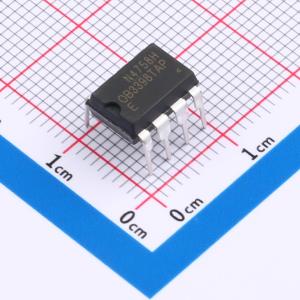

OB3398ETAP-H
高精度离线式LED电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款原边调节离线式LED照明电源开关，可实现精确的LED电流。通过省去副边反馈电路，显著简化了LED照明系统设计。集成了专有的恒压（CV）和恒流（CC）控制。LED电流（CC控制）可通过CS引脚的电阻Rs进行外部调节。提供具有自动恢复功能的全面保护，包括逐周期电流限制、VDD钳位和欠压锁定（UVLO）。采用DIP/SOP7封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB3398ETAP-H
- 商品编号
- C7428780
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8899克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | - | |
| 通道数 | - | |
| 特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 90VAC~264VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
OB3398Ex 是一种初级侧调节离线 LED 照明电源开关，可以实现精确的 LED 电流控制。它通过消除次级反馈电路显著简化了 LED 照明系统的设计。专有的恒压（CV）和恒流（CC）控制已集成在下图所示中。LED 电流（CC 控制）可以通过 CS 引脚上的电阻 Rs 外部调整。OB3398Ex 提供全面的保护覆盖，包括自动恢复功能，如逐周期电流限制、VDD 电压钳位和UVLO。
应用领域
- 低功率AC/DC离线SMPS用于LED应用
